ПРОЕКТИРОВАНИЕ И ОСНАЩЕНИЕ УЧАСТКА ПО ПРОИЗВОДСТВУ АФС
Заказчик: ООО «ОнкоТаргет»
Задача: проектирование, производство и поставка технологического оборудования, монтажные и пуско-наладочные работы.
Компанией РЕАТОРГ был спроектирован участок по производству АФС.

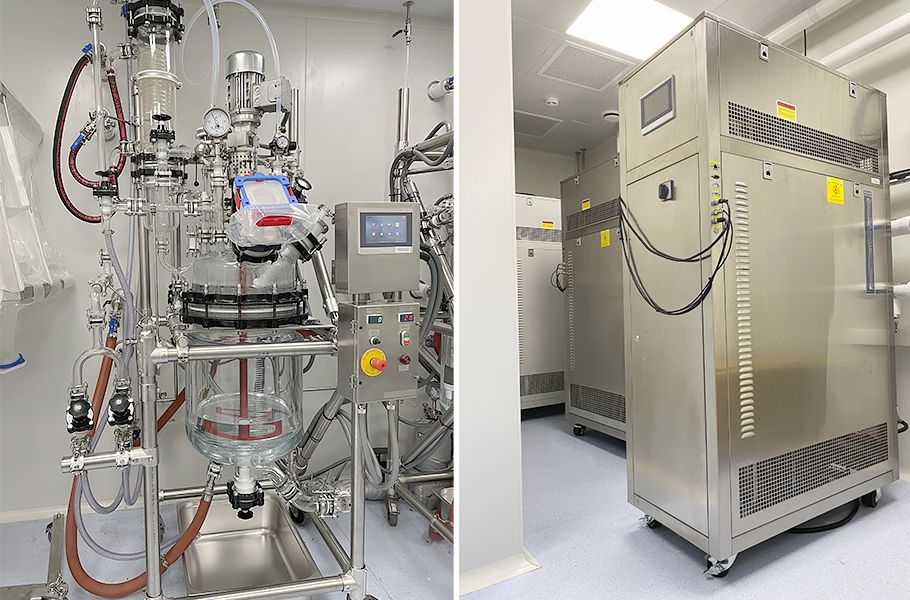

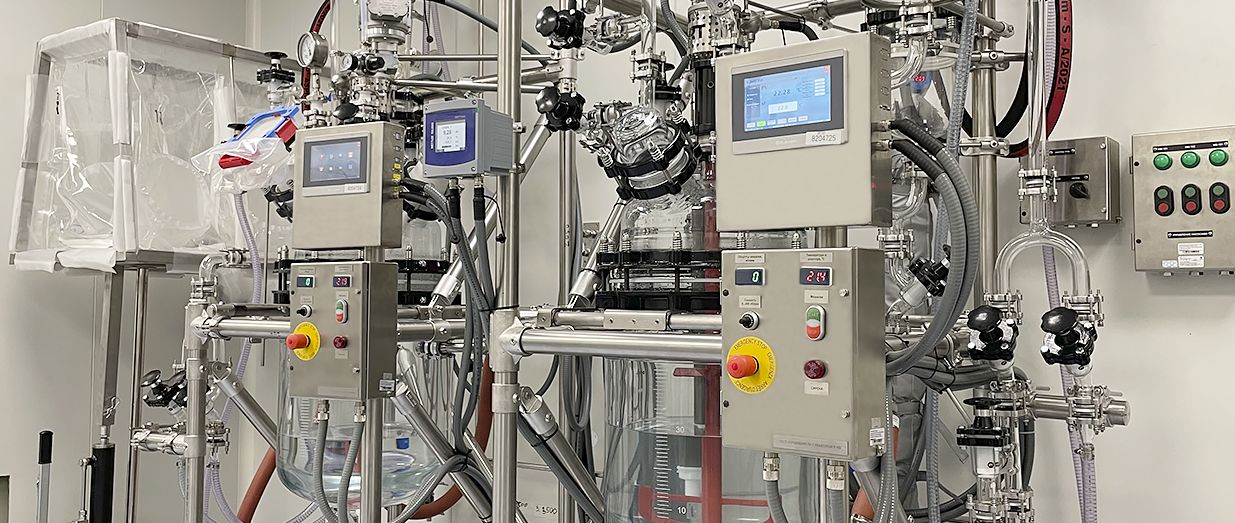

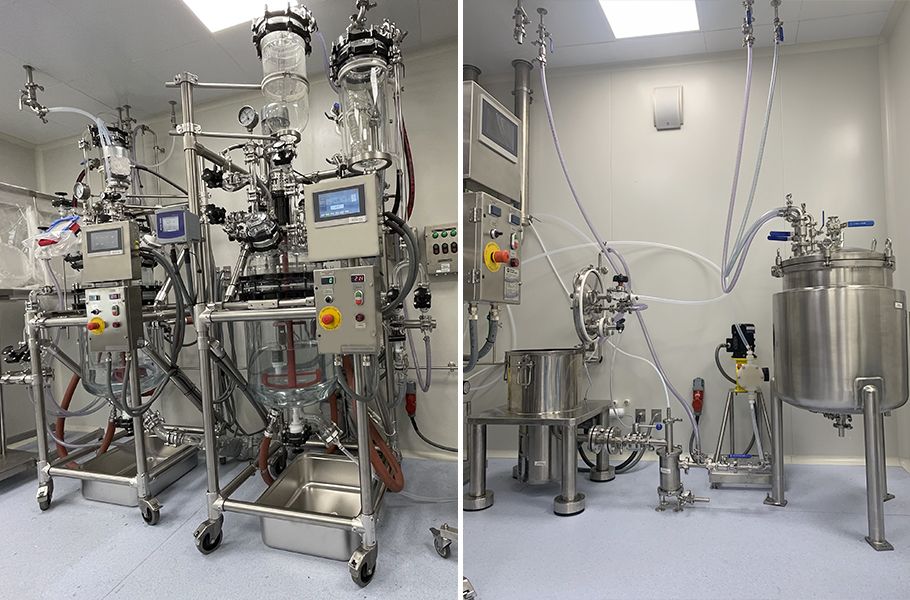

Для этой производственной линии были изготовлены и смонтированы 2 стеклянные реакторные установки REATORG TECHNOLOGIESTM объемом 50 л, соединенные через обогреваемый картриджный фильтр для проведения синтеза и последующей очистки АФС методом горячей фильтрации. Оба реактора оснащены одинарной рубашкой, двухуровневой мешалкой из стали с фторопластовым покрытием, обратным холодильником площадью 0,75 м2, датчиками pt100 и CIP-головками. Первый реактор дополнительно имеет загрузочную систему типа Ezi-Dock™, а второй - 2 мерные емкости и датчик pH.
Реакторные установки подключены к линиям термостатирования (индикация температуры выполнена на пультах управления реакторами и термостатами).
Для защиты стеклянных компонентов от избыточного давления установлены разрывные мембраны. Шкафы управления реакторами располагаются в технической зоне, а пульты управления во взрывозащищенном корпусе установлены по месту.

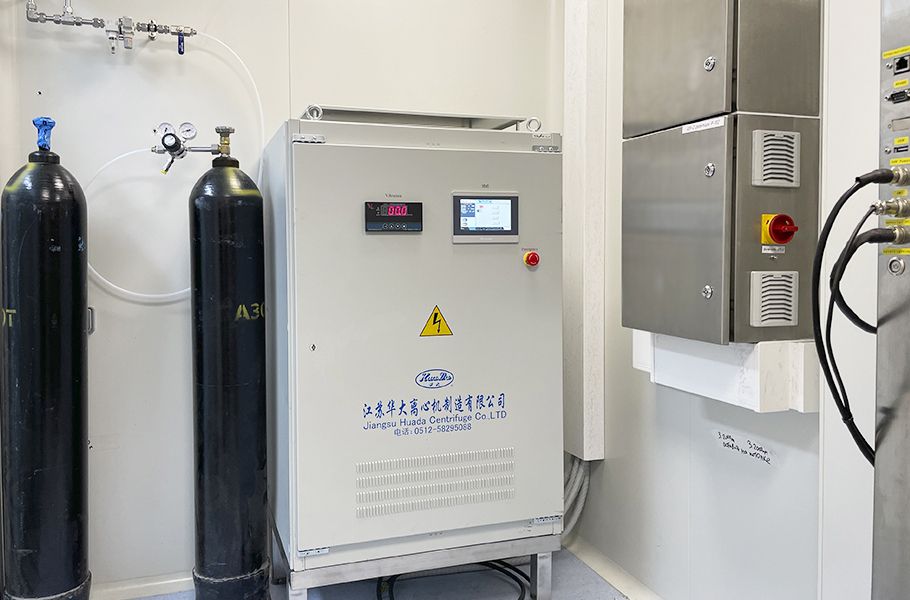

После кристаллизации суспензия передается на фильтрующую центрифугу с халаровым покрытием.
Сотрудники компании РЕАТОРГ при работе над проектом особое внимание уделили системам по защите персонала и защите продукта. Поэтому все оборудование выполнено из антикоррозийных материалов, таких как боросиликатное стекло, PFA, PTFE, халар. Все материалы, находящиеся в контакте с продуктом, имеют сертификаты. На всех этапах исключен контакт продукта с персоналом, центрифуга встроена в изолятор, что обеспечивает защиту оператора. Выгрузка и передача продукта происходит через систему Ezi-Dock™, разработанную для защиты персонала и позволяющей работать с сухими порошками с OEB4.
Монтажной бригадой компании РЕАТОРГ были проложены технологические трубопроводы из нержавеющей стали – линии термостатирования, хладагента, вакуума, азота, сжатого воздуха, воды очищенной, связи с атмосферой.\
