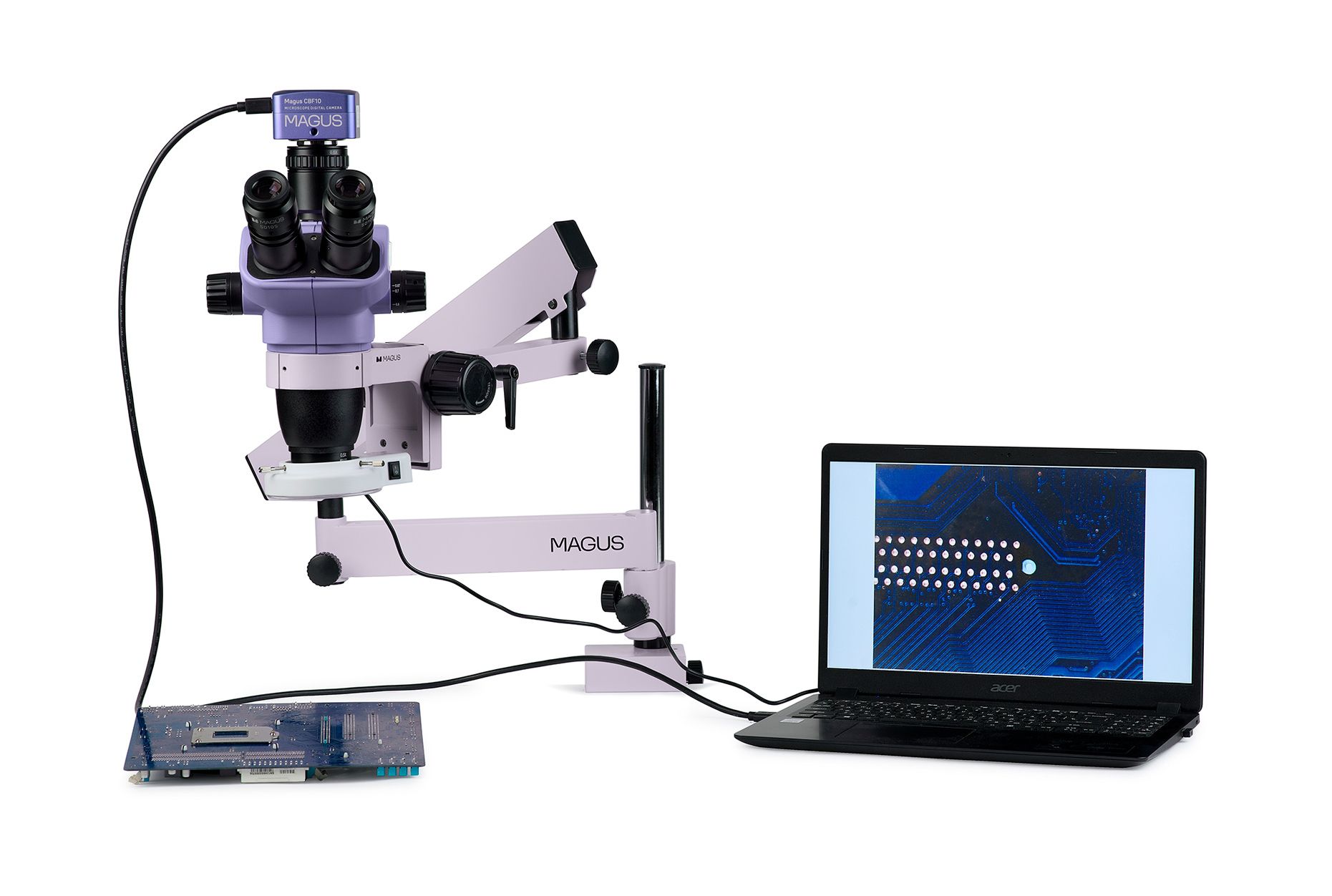

Готовое решение для пайки, ремонта и контроля качества готовых изделий создано на базе оптической головы серии MAGUS Stereo 7H и универсального штатива MAGUS UT1.
Стереоскопический микроскоп с оптической схемой Грену сохраняет ясность рельефа поверхности без потери пространственной ориентации и гарантирует необходимую глубину резкости. Тринокулярный микроскоп подходит тем, кто предпочитает сохранять привычное положение тела при работе с инструментом и смотреть в окуляры.

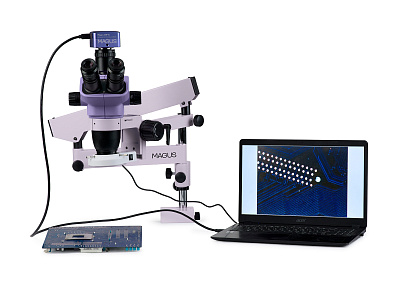

Камера в составе цифрового микроскопа документирует рабочий процесс, промежуточные и конечные результаты. Камера оснащена интерфейсом USB 3.0 и выводит изображение на экран компьютера. Скорость передачи данных в 10 раз выше, чем у камер с интерфейсом USB 2.0.
Микроскоп оснащен кольцевым осветителем отраженного света.
Микроскоп оптимизирует рабочее место оператора, повышает комфорт работы и продуктивность специалиста.
Готовое решение для пайки, ремонта и контроля качества готовых изделий создано на базе оптической головы серии MAGUS Stereo 7H и универсального штатива MAGUS UT1.
Стереоскопический микроскоп с оптической схемой Грену сохраняет ясность рельефа поверхности без потери пространственной ориентации и гарантирует необходимую глубину резкости. Тринокулярный микроскоп подходит тем, кто предпочитает сохранять привычное положение тела при работе с инструментом и смотреть в окуляры.
Камера в составе цифрового микроскопа документирует рабочий процесс, промежуточные и конечные результаты. Камера оснащена интерфейсом USB 3.0 и выводит изображение на экран компьютера. Скорость передачи данных в 10 раз выше, чем у камер с интерфейсом USB 2.0.
Микроскоп оснащен кольцевым осветителем отраженного света.
Микроскоп оптимизирует рабочее место оператора, повышает комфорт работы и продуктивность специалиста.
Цифровая камера
Цифровая камера, установленная в канал визуализации при помощи адаптера C-mount, задокументирует промежуточные и конечные этапы работы. Эта функция используется для контроля качества и создания информационной базы. Камера 18 Мпикс реализует необходимое разрешение при работе со стереоскопическим микроскопом. Матрица размером 1/2,3" с адаптером 0,5х выведет на экран компьютера поле зрения 36,6х27,5 мм при минимальном увеличении микроскопа.
Оптическая голова

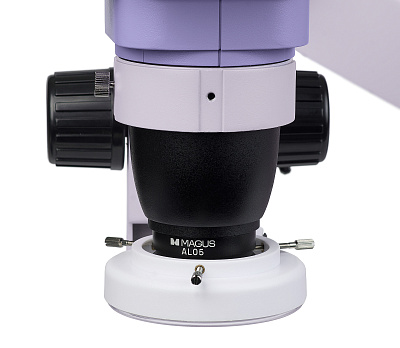

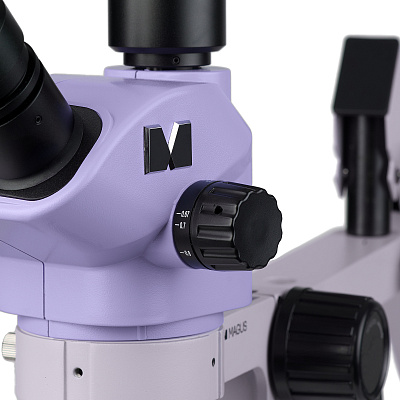

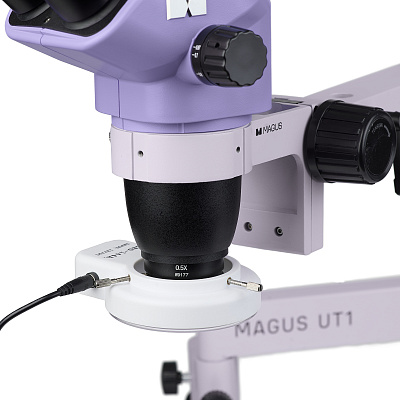

Панкратический объектив плавно изменяет увеличение в 6,7 раза без потери фокуса. Микроскоп формирует прямое (неперевернутое) объемное изображение. Дополнительная насадка на объектив 0,5х изменяет диапазон увеличения, поле зрения и рабочее расстояние микроскопа.
Увеличение 3,4–22,5х и рабочее расстояние 177 мм для пайки достигаются с применением насадки 0,5х.
Увеличение 6,7–45х и рабочее расстояние 105 мм для контроля качества достигаются без использования насадки 0,5х.
Манипуляции с инструментом требуют от микроскопа большего поля зрения, чем визуальное наблюдение при контроле качества. При наблюдений в окуляры диаметр поля зрения с насадкой 0,5х составляет 65,7 мм при увеличении микроскопа 3,4х, а при увеличении 22,5х – 9,7 мм.
В базовую комплектацию включены окуляры 10х/22 мм с диоптрийной коррекцией и удаленным зрачком для работы в очках.
Осветитель

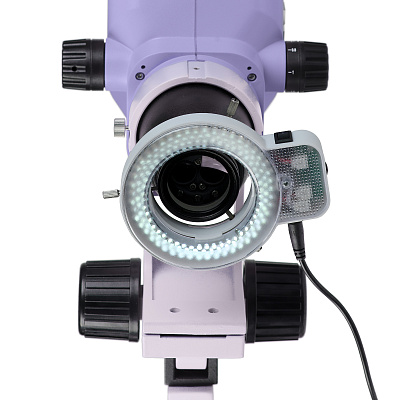

Кольцевой осветитель с регулировкой яркости реализует бестеневое освещение объекта. 144 светодиода с «холодной» цветовой температурой 6500 К гарантируют освещенность 18 000 лк при рабочем расстоянии 105 мм.
Штатив

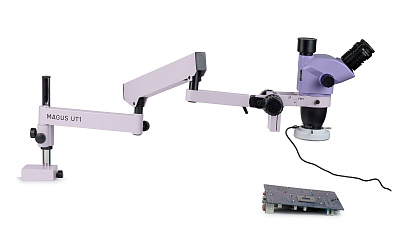

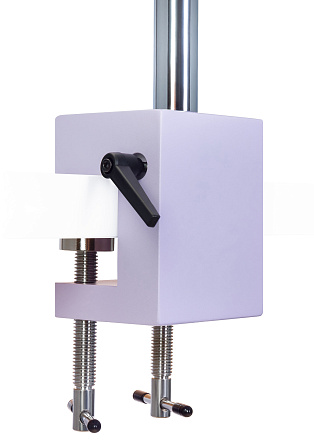

Универсальный штатив расширяет рабочую зону и предоставляет больше свободы в выборе положения оптической головы над рабочим местом. Штатив состоит из четырех секций и крепится к краю рабочего стола при помощи надежной струбцины, поэтому не занимает место на столе.
Штатив регулирует положение оптической головы по высоте, настраивает горизонтальный вынос и вращение. Максимальный вынос по горизонтали составляет 700 мм. Такой штатив позволяет использовать один микроскоп на два рабочих места, если инженеры работают под микроскопом не постоянно.

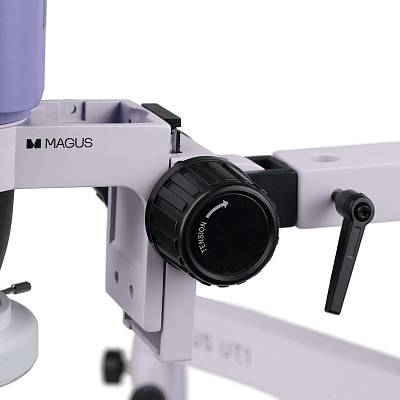

Механизм фокусировки
Механизм фокусировки реализует плавную и комфортную фокусировку. Рукоятки фокусировки расположены коаксиально с двух сторон. Жесткость хода механизма фокусировки регулируется.
Аксессуары и другие готовые решения
Комфортные условия операторов повышают продуктивность работы. Наши готовые решения опираются на опыт инженеров-электронщиков, но MAGUS предлагает и другие комплектующие, из которых вы можете собрать набор исходя из бюджета, собственных предпочтений и решаемых задач, а в будущем дополнить набор необходимыми аксессуарами.
Основные особенности микроскопа:
• Тринокулярная визуальная насадка c каналом визуализации для установки цифровой камеры
• Трансфокаторная система плавно изменяет увеличение без потери фокусировки; коэффициент трансфокации 6,7:1
• Преимущества оптической схемы Грену: высокая глубина резкости, хорошая объемность, компактная конструкция, невысокая цена.
• Насадка 0,5х на объектив предоставляет дополнительные варианты увеличения, поля зрения и рабочего расстояния
• Универсальный штатив расширяет рабочую зону и обеспечивает точное размещение оптической головы над объектом
• Механизм фокусировки реализует плавную и комфортную фокусировку на всем диапазоне увеличения микроскопа
• Кольцевой осветитель отраженного света с «холодной» цветовой температурой
• Возможность замены комплектующих и установки дополнительных аксессуаров по вашему запросу
Основные особенности камеры:
• Сенсор 18 Мпикс – оптимальные разрешение и поле зрения для работы на стереомикроскопе
• 13,1 кадра в секунду при максимальном разрешении – достаточно для настройки фокуса
• До 54,4 кадра в секунду при снижении разрешения – для демонстраций в аудитории и записи видео; перемещения препарата видны без рывков и запаздывания
• Интерфейс USB 3.0 для быстрой передачи данных без зависаний и рывков
• Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров
• Для установки на микроскоп используется адаптер C-mount 0,5х с регулируемым фокусным расстоянием, включенный в комплект
Комплектация:
• Цифровая камера MAGUS CBF10 (цифровая камера, кабель USB, носитель с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
• Оптическая голова MAGUS Stereo 7TH – объектив с визуальной насадкой
• Окуляр 10x/22 мм с удаленным зрачком и диоптрийной коррекцией (2 шт.)
• Штатив MAGUS UT1
• Механизм фокусировки MAGUS FM1
• Осветитель кольцевой Levenhuk LED 144, с адаптером и резьбой
• Насадка на объектив 0,5х MAGUS AL05 0,5х/177 мм
• Адаптер C-mount MAGUS ZFA050
• Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
• Окуляр 10x/22 мм со шкалой
• Окуляр 15х/16 мм (2 шт.)
• Окуляр 20х/12 мм (2 шт.)
• Окуляр 25х/9 мм (2 шт.)
• Окуляр 30х/8 мм (2 шт.)
• Насадка на объектив 1,5x
• Насадка на объектив 2x
• Осветитель кольцевой с поляризационным фильтром
• Осветитель кольцевой с включением по секторам
• Осветитель типа «гусиная шея»
• Цифровая камера HDMI
• Монитор
• Адаптер C-mount 1х с регулируемым фокусным расстоянием
• Калибровочный слайд
Технические характеристики:
Фото: *.jpg, *.bmp, *.png, *.tif
Видео: *.wmv, *.avi, *.h264 (Win 8 или выше), *h265 (Win 10 или выше)
Увеличение, крат: 6,7–45; с насадкой 0,5х: 3,4–22,5; коэффициент трансфокации 6,7:1
Окуляры: 10x/22 мм, удаленный зрачок (*опция: 10x/22 мм со шкалой, 15x/16 мм, 20х/12 мм, 25x/9 мм, 30x/8 мм)
Объективы: 0,67–4,5х (*опция: при использовании дополнительных окуляров и насадок на объектив: 0,34–27х)
Рабочее расстояние, мм: 105 (с насадкой 0,5х: 177, *опция: при использовании дополнительных окуляров и насадок на объектив: 177, 47, 26)
Линейное поле зрения, мм: 32,8–4,9 (*опция: при использовании дополнительных окуляров и насадок на объектив: 65,7–0,9), с окуляром 10х
Диоптрийная коррекция окуляров, D: ±5 (на каждом окуляре)
Фокусировка: грубая (50 мм, с механизмом регулировки жесткости)
Регулировка яркости: 1
Число мегапикселей: 18
Чувствительный элемент: Aptina CMOS, цветной, 1/2,3" (6,14x4,61 мм)
Чувствительность, вольт на люкс-секунду на длине волны 550 нм: 0,62 мВ/люкс/с
Кадровая частота: 13,1@4912x3684; 34,3@2456x1842; 54,4@1228x922
Место использования: канал визуализации, окулярный тубус вместо окуляра; крепление C-mount
Спектральный диапазон, нм: 380–650 (с ИК-фильтром)
Баланс белого: авто/ручной
Контроль экспозиции: авто/ручной
ПО, драйверы: MAGUS View
Программные возможности: размер изображения, яркость, время выдержки
Выход: USB 3.0, 5 Гб/с
Системные требования: Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 2 ГБ оперативной памяти, порт USB 3.0, CD-ROM, монитор 17" и больше
Корпус: цельнолитой алюминиевый
Источник питания камеры: постоянный ток, 5 В, от USB-порта компьютера
Диапазон рабочих температур, °С: –10... 50
Диаметр окулярной трубки, мм: 30
Максимальное разрешение: 4912x3684 пикс
Цифровая камера в комплекте: 1
Тип лампы подсветки: осветитель кольцевой с регулируемой яркостью
Диапазон увеличения: до 200х
Уровень пользователя: для профессионалов, для опытных
Расположение подсветки: верхняя
Уровень сложности сборки и настройки: сложно
Тип насадки: тринокулярные
Подсветка: светодиодная
Размер пикселя, мкм: 1,25x1,25
Метод исследования: светлое поле
Возможность записи видео: есть
Оптическая схема: стереомикроскоп Грену
Межзрачковое расстояние, мм: 54–75
Источник питания: сеть переменного тока, 115–230 В / 50/60 Гц
Диапазон рабочих температур, °С: 0… 40
Назначение: для прикладных работ
