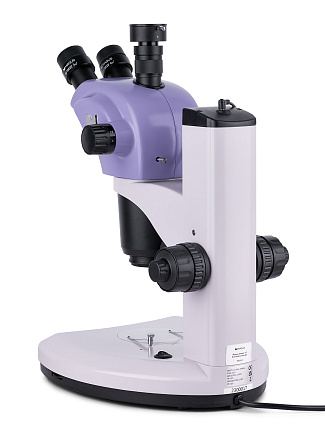

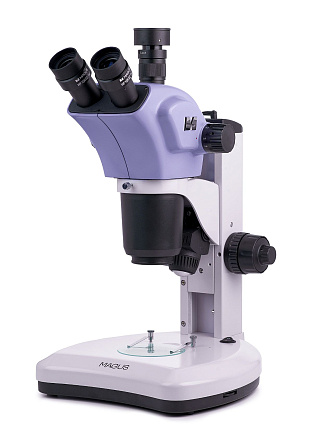

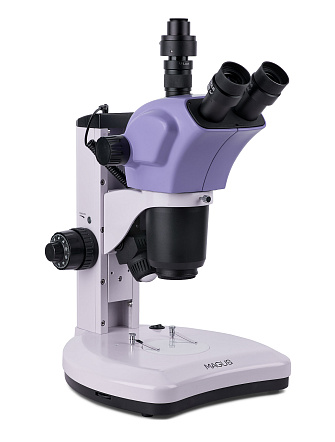

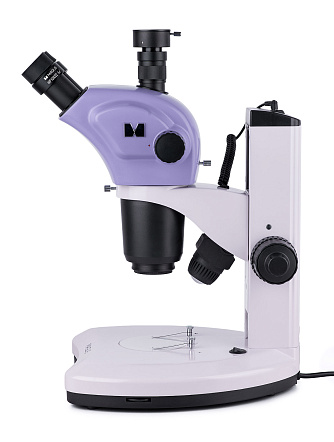

MAGUS Stereo 9T – стереомикроскоп с отраженным и проходящим светом для исследований в светлом поле. Благодаря оптической схеме Грену микроскоп имеет небольшие размеры, отличается хорошей передачей объема и высокой глубиной резкости, формирует неперевернутое (прямое) изображение. Увеличение изменяется плавно в диапазоне от 7 до 63 крат, рабочее расстояние в базовой комплектации составляет 110 мм. Микроскоп предназначен для изучения и проведения микроманипуляций с объемными объектами. Полезен для пайки, реставрационных работ, моделирования, сервисного ремонта электроплат.
MAGUS Stereo 9T – стереомикроскоп с отраженным и проходящим светом для исследований в светлом поле. Благодаря оптической схеме Грену микроскоп имеет небольшие размеры, отличается хорошей передачей объема и высокой глубиной резкости, формирует неперевернутое (прямое) изображение. Увеличение изменяется плавно в диапазоне от 7 до 63 крат, рабочее расстояние в базовой комплектации составляет 110 мм. Микроскоп предназначен для изучения и проведения микроманипуляций с объемными объектами. Полезен для пайки, реставрационных работ, моделирования, сервисного ремонта электроплат.
Оптическая схема

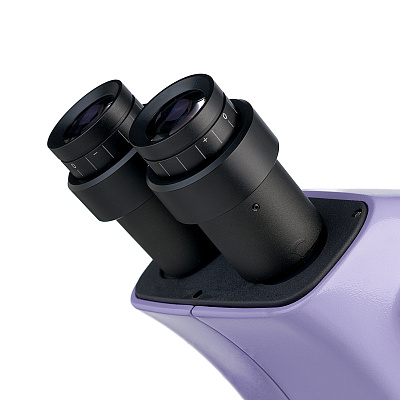

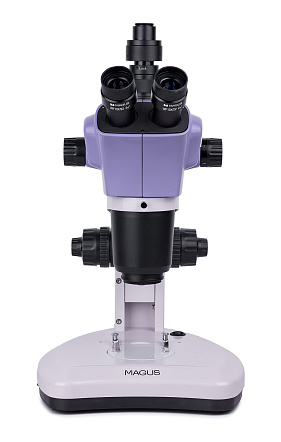

Тринокулярная насадка имеет два окулярных тубуса и вертикальный канал визуализации, в который устанавливают цифровую камеру (нет в комплекте) через адаптер C-mount (в комплекте). С помощью камеры можно вывести изображение с микроскопа на внешний экран, а также сделать фото или видео исследуемого образца. Насадка поворачивается на 360°.

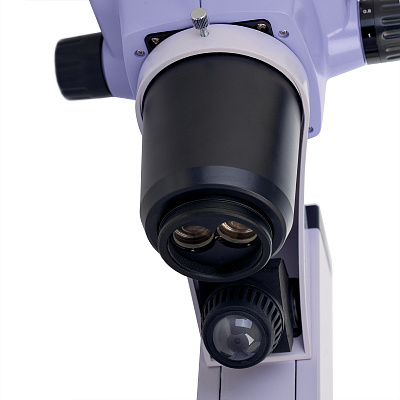

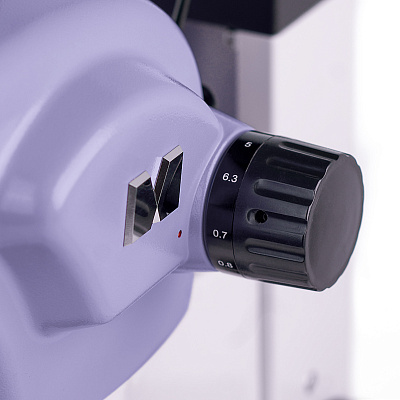

Центральная часть оптической схемы – трансфокатор, благодаря которому при изменении увеличения не теряется фокус. Оптику не надо все время подстраивать под условия наблюдений, поэтому работать удобно. На объектив можно установить дополнительные насадки для получения новых значений увеличения, поля зрения и рабочего расстояния.
Система освещения

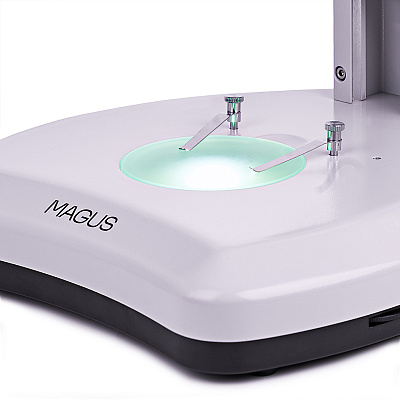

Осветительная система микроскопа включает два светодиода: 3-ваттный источник отраженного света косого освещения и 5-ваттный источник проходящего света. Оба могут работать без замены до 50 000 часов. Светодиоды питаются от сети переменного тока и обеспечивают постоянство цветовой температуры при изменении яркости.
Механика

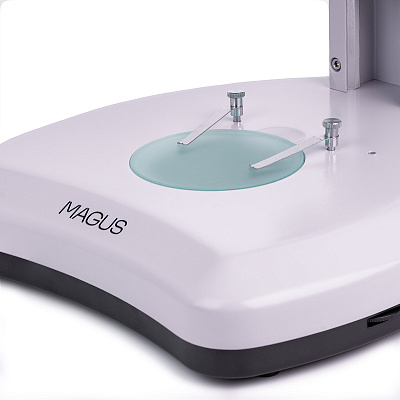

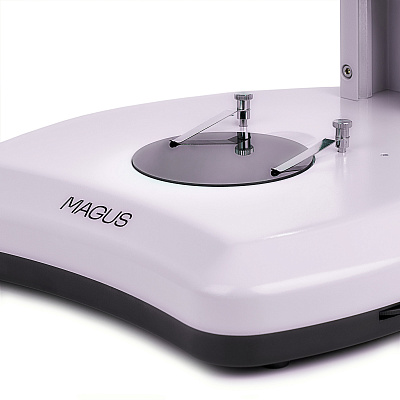

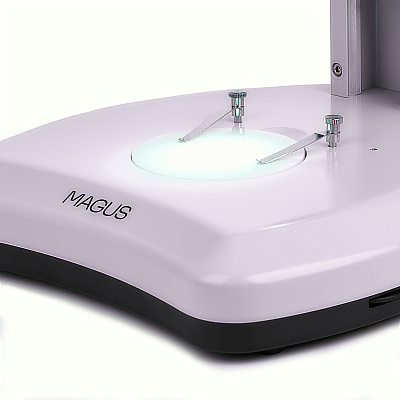

В комплектацию включены вставные пластины для предметного столика. Для наблюдения прозрачных и полупрозрачных образцов используются прозрачная и белая пластины. Они обеспечивают оптимальное рассеивание света и достаточную яркость для работы. Для наблюдения непрозрачных образцов применяют пластину со сторонами разного цвета: на черной стороне изучают светлые объекты, на белой – темные. Так достигается высокая контрастность изображения.

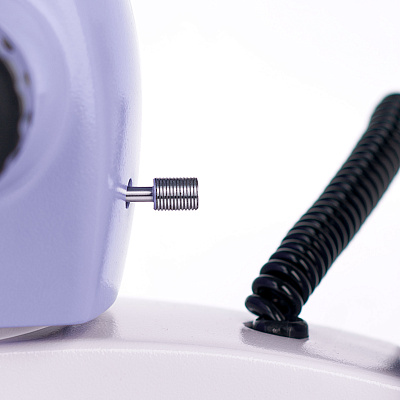

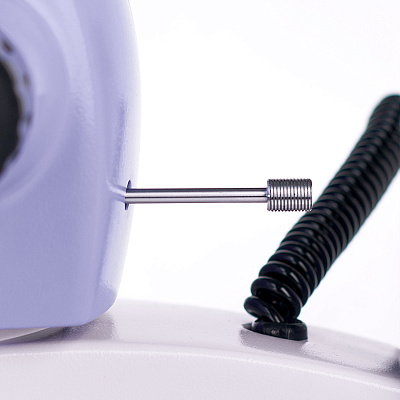

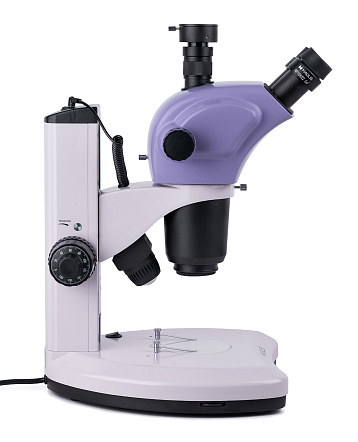

Управление механизмами грубой и тонкой фокусировки осуществляется вращением коаксиальных рукояток. Для грубой фокусировки можно регулировать жесткость хода.
Аксессуары
Используя дополнительные аксессуары, можно получить от микроскопа максимум. Предлагаются окуляры, насадки на объектив, цифровые камеры и калибровочные слайды. Также микроскоп может быть оснащен устройством для исследований в поляризованном свете.
Основные особенности:
• Оптическая схема Грену: получение реального объема и большая глубина резкости
• Трансфокатор для плавного изменения кратности в 9 раз, диапазон увеличения микроскопа 7–63х
• Тринокулярная насадка вращается на 360°, имеет вертикальный тубус для видеоокуляра
• Светодиодные осветители проходящего (5 Вт) и отраженного (3 Вт) света
• Коаксиальный механизм грубой и тонкой фокусировки

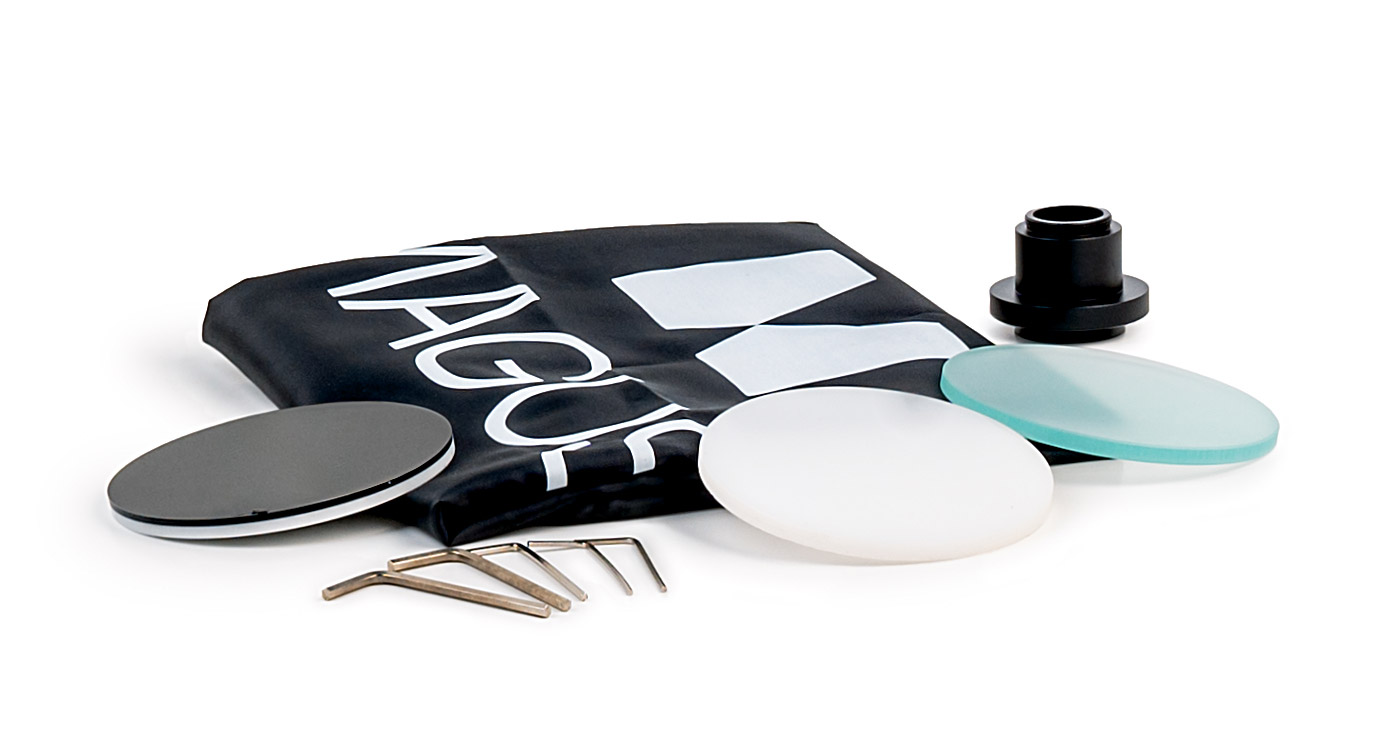

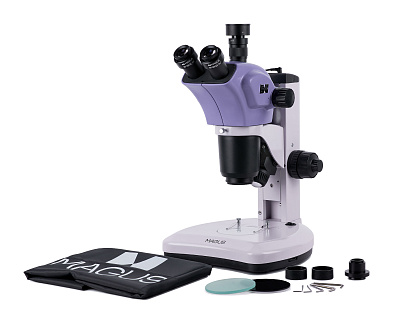

Комплектация:
• Основание со встроенным источником проходящего света и встроенным блоком питания
• Штатив с фокусировочным механизмом
• Оптическая головка – объектив с визуальной насадкой
• Окуляр 10x/22 мм (2 шт.)
• Черно-белая пластина
• Белая пластина
• Прозрачная пластина
• Осветитель отраженного света косого освещения
• Адаптер C-mount
• Сетевой шнур питания для микроскопа
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
• Окуляр 15х/15 мм (2 шт.)
• Окуляр 16х/15 мм (2 шт.)
• Окуляр 20х/12 мм (2 шт.)
• Окуляр 25х/9 мм (2 шт.)
• Насадка на объектив 0,5x
• Насадка на объектив 2x
• Осветитель отраженного света кольцевой
• Устройство простой поляризации
• Цифровая камера
• Калибровочный слайд
Ссылка на видео: https://youtu.be/1c_sRcBPZ1s;
https://rutube.ru/video/3703e4aee325206d909fafadb2683a21/;
Размер упаковки (ДхШхВ см.): 44,7x42,2x67,5
Технические характеристики:
Насадка: поворотная на 360°
Увеличение, крат: 7–63 базовая комплектация (*опция: 3,5–315); коэффициент трансфокации 9:1
Окуляры: 10х/22 мм, удаленный зрачок (*опция: 15x/15 мм, 16x/15 мм, 20х/12 мм, 25x/9 мм)
Объективы: 0,7–6,3х (*опция: с насадкой 0,5x: 0,35–3,15х; с насадкой 2x: 1,4–12,6х)
Рабочее расстояние, мм: 110 (с насадкой 0,5x: 188; с насадкой 2x: 40,4)
Линейное поле зрения, мм: 31,43–3,49 (с насадкой 0,5x: 62,85–6,98; с насадкой 2x: 15,71–1,745), с окуляром 10х
Предметный столик, мм: Ø90 (черно-белая пластина, белая пластина, прозрачная пластина)
Диоптрийная коррекция окуляров, D: ±5 (на каждом окуляре)
Фокусировка: коаксиальная, грубая (83 мм, с механизмом регулировки жесткости) и тонкая (0,002 мм)
Регулировка яркости: 1
Вес, кг: не более 8, без упаковки
Диаметр окулярной трубки, мм: 30
Тип лампы подсветки: отраженный свет: осветитель косого освещения – светодиод 3 Вт; проходящий свет: светодиод 5 Вт
Диапазон увеличения: до 200х
Габариты, мм: не более 280x463x335 (ШхВхД), без упаковки
Уровень пользователя: для профессионалов, для опытных
Расположение подсветки: комбинированная
Уровень сложности сборки и настройки: сложно
Тип насадки: тринокулярные
Подсветка: светодиодная
Чехол/кейс/сумка в комплекте: чехол пылезащитный
Метод исследования: светлое поле
Оптическая схема: стереомикроскоп Грену
Межзрачковое расстояние, мм: 53–75
Источник питания: сеть переменного тока, 220 В / 50 Гц
Возможность подключения другого оборудования: устройство простой поляризации
Назначение: для прикладных работ
Угол наклона окулярной насадки: 45°
Тип микроскопа: стереоскопические/инструментальные
MAGUS Stereo 9T – стереомикроскоп с отраженным и проходящим светом для исследований в светлом поле. Благодаря оптической схеме Грену микроскоп имеет небольшие размеры, отличается хорошей передачей объема и высокой глубиной резкости, формирует неперевернутое (прямое) изображение. Увеличение изменяется плавно в диапазоне от 7 до 63 крат, рабочее расстояние в базовой комплектации составляет 110 мм. Микроскоп предназначен для изучения и проведения микроманипуляций с объемными объектами. Полезен для пайки, реставрационных работ, моделирования, сервисного ремонта электроплат.
Стереомикроскоп предназначен для наблюдения объемных объектов и деталей их структуры с сохранением виртуальной объемности и ясности рельефа поверхности. Микроскоп оснащен встроенными осветителями проходящего и отраженного света для исследования прозрачных и непрозрачных объектов. Доступна опция для работы в поляризованном свете.<br>Оптическая схема Грену обеспечивает высокую глубину резкости и хорошую объемность изображения за счет угла стереоскопичности 15 градусов. Микроскоп увеличивает изображение объекта без потери пространственной ориентации, под ним комфортно проводить микроманипуляции с объектами в рабочей области 110–188 мм, поэтому микроскоп используется для реставрации, пайки, сборки, контроля качества и других подобных операций.
