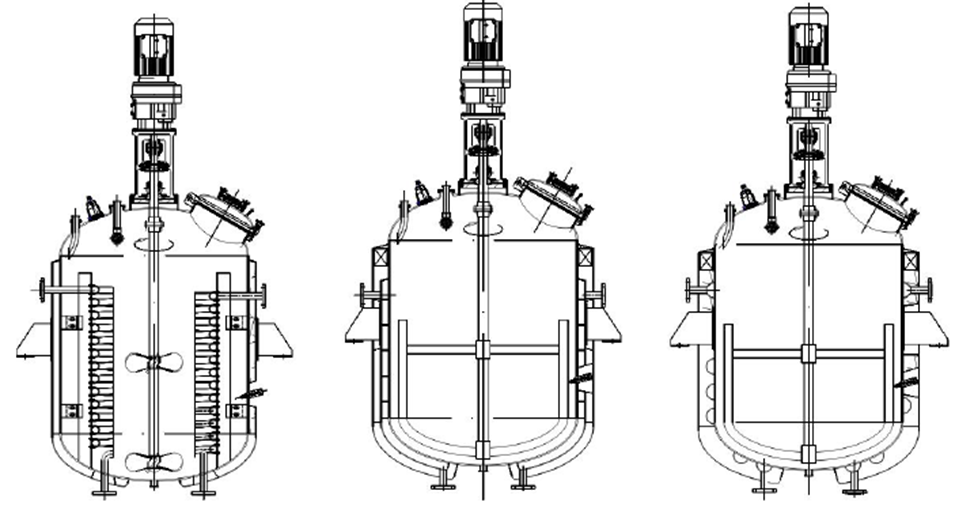

Рис.5 Слева направо: Реактор c внутренним трубчатым змеевиком и пропеллерной мешалкой; Реактор c U-образной рубашкой и рамной мешалкой; Реактор с полутрубной рубашкой и рамной мешалкой.
Основные параметры
|
Объем, л |
Диаметр, мм |
Высота, мм |
Мощность привода мешалки, кВт |
|
50 |
300 |
700 |
0,55 |
|
100 |
400 |
800 |
0,75-1,2 |
|
200 |
500 |
1000 |
0,75-1,5 |
|
300 |
550 |
1200 |
1,1-1,5 |
|
500 |
600 |
1650 |
1,5-2,2 |
|
600 |
900 |
900 |
1,1 |
|
1000 |
1100 |
1000 |
1,5 |
|
2000 |
1300 |
1500 |
2,2 |
|
3000 |
1600 |
1500 |
2,2 |
|
4000 |
1700 |
1800 |
3 |
|
5000 |
1800 |
1800 |
4 |
|
6000 |
1900 |
2000 |
4 |
|
8000 |
2000 |
2200 |
5,5 |
|
10000 |
2200 |
2400 |
7,5 |
|
12000 |
2400 |
2500 |
7,5 |
|
15000 |
2600 |
2700 |
11 |
|
20000 |
2800 |
3000 |
11 |
Перемешивающее устройство
Возможна установка разных мешалок в зависимости от проводимого процесса пропеллерной (200 об/мин), якорной (60 об/мин), рамной (60 об/мин) или других разнообразных видов. Мощность мешалки можно увеличить или уменьшить, по усмотрению заказчика. Также как и внутренняя поверхность реактора, мешалка может быть выполнена из различных материалов: AISI 304, 316L, Duplex SS, Титан, Hastelloy и другими. Привод мешалки может быть исполнен, как и в общепромышленном, так и во взрывозащищенном исполнении.
Расчетные параметры
|
Расчетное давление, МПа |
-0,1 …1,0 |
|
Расчетная температура, °С |
-20…220 |
Основной материал
|
Внутренняя поверхность |
AISI 304, 316L, Duplex SS, Титан, Hastelloy и другие |
|
Рубашка |
SS 304 |
|
Изоляция |
Минеральная вата или полиуретан |
|
Стойки/ноги |
SS 304 |
Обработка поверхности
|
Тип полировки |
Механическая/электролитическая, пескоструйная, травление |
|
Шероховатость |
Внутренняя поверхность Ra ≤0,4 μ м Наружная поверхность Ra ≤0,6 μ м, По усмотрению заказчика, возможны другие значения |
Штуцеры
|
Типы возможных штуцеров на вход/выход |
Три-кламп, фланец, резьба |
По требованию заказчика реактор может быть оснащен:
Рис.5 Слева направо: Реактор c внутренним трубчатым змеевиком и пропеллерной мешалкой; Реактор c U-образной рубашкой и рамной мешалкой; Реактор с полутрубной рубашкой и рамной мешалкой.
