С помощью слайда MAGUS CS5 (XY0,01/0,07/0,15/0,6/1,5) можно выполнить калибровку программы анализа изображений для повышения точности измерений. Он позволяет определить коэффициент поправки, используемый программой для расчетов в реальных единицах. Также слайд может быть использован для определения цены деления окулярной шкалы.
С помощью слайда MAGUS CS5 (XY0,01/0,07/0,15/0,6/1,5) можно выполнить калибровку программы анализа изображений для повышения точности измерений. Он позволяет определить коэффициент поправки, используемый программой для расчетов в реальных единицах. Также слайд может быть использован для определения цены деления окулярной шкалы.

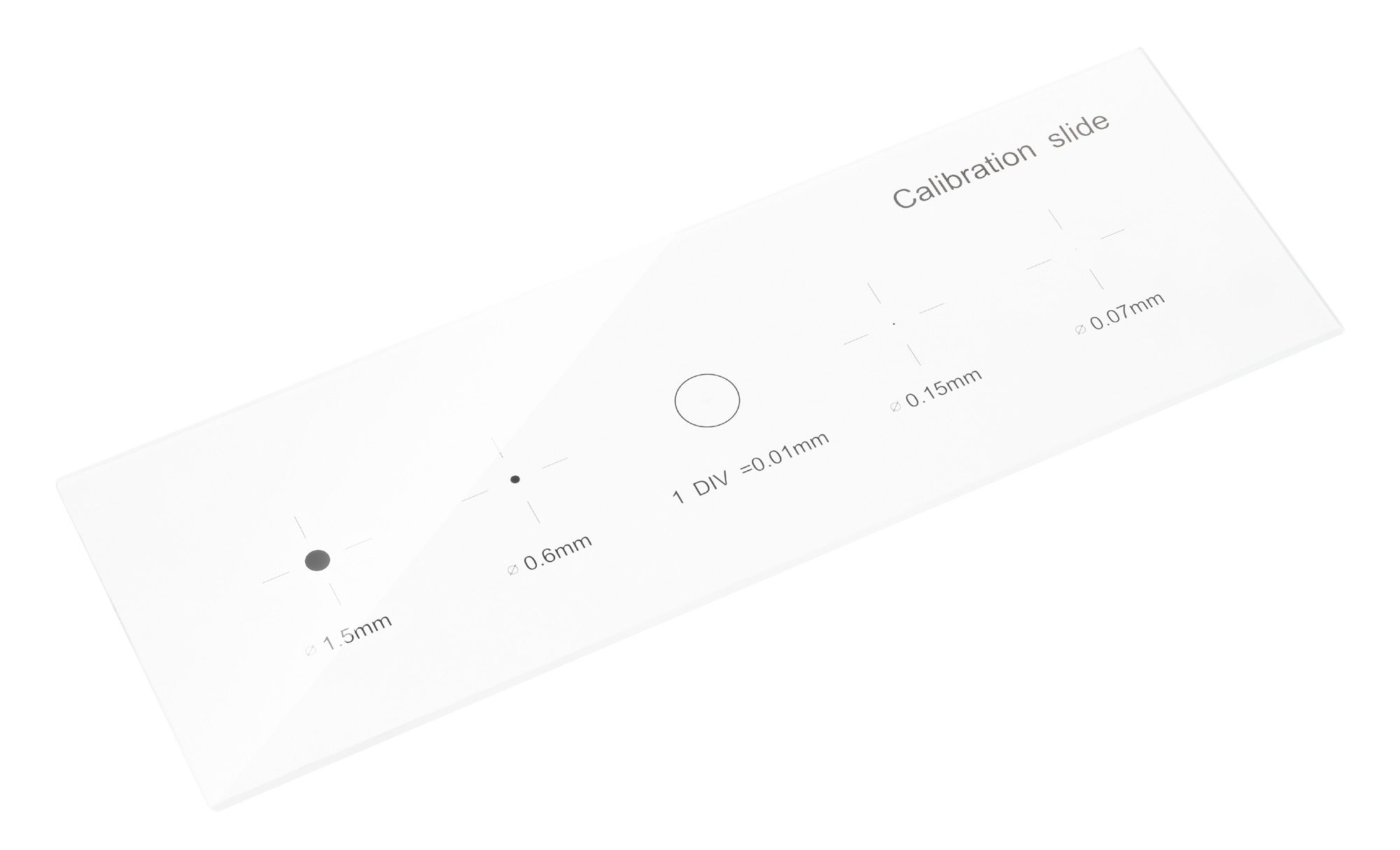

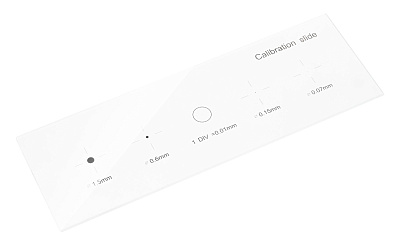

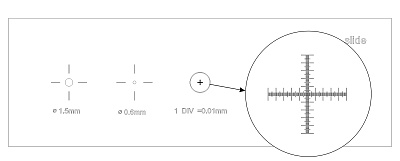

Калибровочный слайд MAGUS CS5 (XY0,01/0,07/0,15/0,6/1,5) по своим размерам соответствует стандартному предметному стеклу. Материалом изготовления послужило оптическое стекло. На слайд нанесены окружности, диаметр которых составляет 0,07 мм, 0,15 мм, 0,6 мм и 1,5 мм, есть также горизонтальная и вертикальная микрометрические шкалы на 100 делений. Цена одного деления – 0,01 мм.
Калибровка программы анализа изображений
Калибровку следует выполнять для каждого объектива в отдельности. Полученный поправочный коэффициент позволит проводить точные измерения в выбранных единицах (миллиметрах или микронах).
Порядок калибровки:
1. Зафиксируйте слайд на предметном столике микроскопа.
2. Поворотом револьверного устройства выберите рабочий объектив.
3. Установите камеру в режим съемки на максимальном разрешении, сделайте снимок шкалы.
4. В программе анализа изображений выберите режим калибровки, мышкой укажите максимально видимое расстояние, введите полученное значение в реальных единицах.
5. Введите название калибровки и перепроверьте значения.
6. Если все сделано верно, программа запомнит поправочный коэффициент и в дальнейшем будет самостоятельно переводить значения в нужные единицы измерения.
Калибровка окулярной шкалы
Окуляр со шкалой нужен для измерения объектов. Для повышения точности измерений шкалу необходимо откалибровать, используя калибровочный слайд.
Порядок калибровки:
1. Чтобы выполнить калибровку, положите слайд на предметный столик, а окуляр со шкалой поместите в окулярный тубус.
2. Проведите фокусировку микроскопа на шкалу слайда, чтобы она стала четко различимой.
3. Поворачивайте окуляр в тубусе до тех пор, пока шкалы окуляра и слайда не встанут параллельно друг другу.
4. При работе на объективе малой кратности высчитайте, сколько делений шкалы окуляра помещается в шкалу слайда.
5. При работе на объективе средней или большой кратности сделайте наоборот – посчитайте количество делений шкалы слайда, поместившихся в шкалу окуляра.
6. Далее определите цену деления шкалы окуляра по формуле, приведенной ниже. Расчет выполняют для каждого объектива. Результаты записывают.
7. Измерьте объект по шкале окуляра (высчитайте количество делений). Умножьте результат на цену деления, высчитанную по формуле для выбранного объектива. Полученное значение и будет истинной линейной величиной объекта.
Формула расчета цены деления шкалы окуляра:
Е=ТL/A, где
E – цена деления шкалы окуляра;
Т – цена деления шкалы объект-микрометра, указанная на объект-микрометре;
L – число делений объект-микрометра;
А – число делений шкалы окуляра.

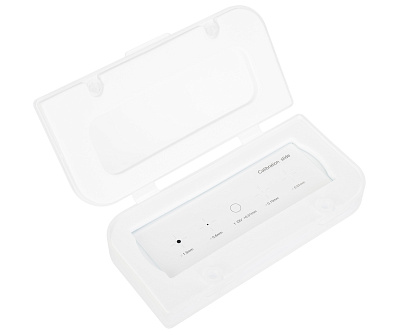

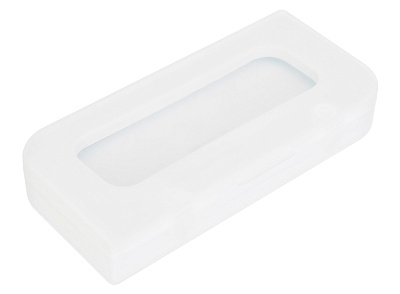

Размер упаковки (ДхШхВ см.): 9,5x4,5x1
Технические характеристики:
Материал: оптическое стекло
Длина шкалы, мм: 1
Число делений шкалы: 100
Цена деления шкалы, мм: 0,01

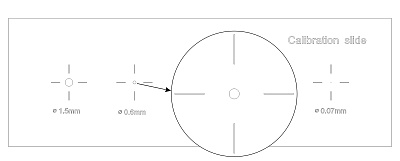

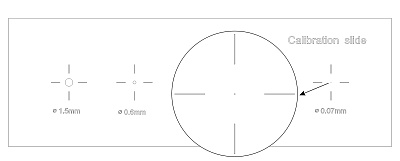

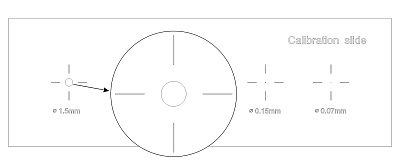

Диаметр окружностей, мм: 0,07/0,15/0,6/1,5
Размер калибровочного слайда, мм: 75x25x1,1
