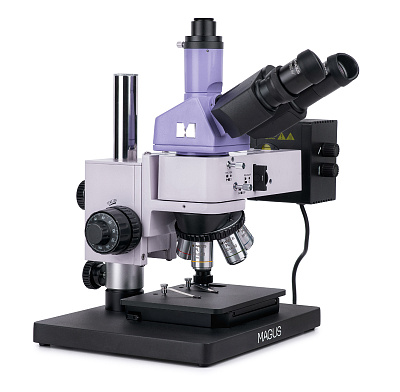

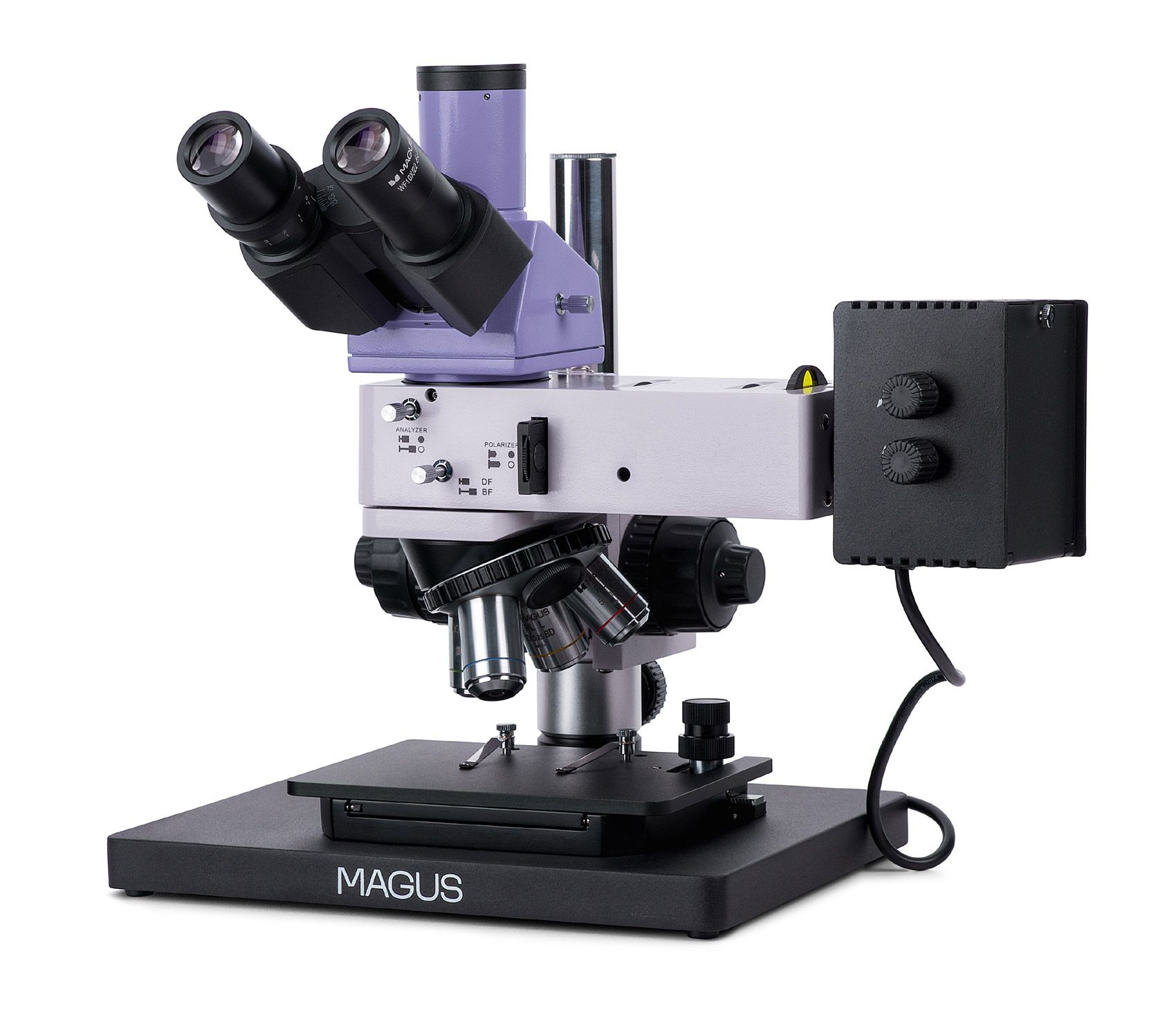

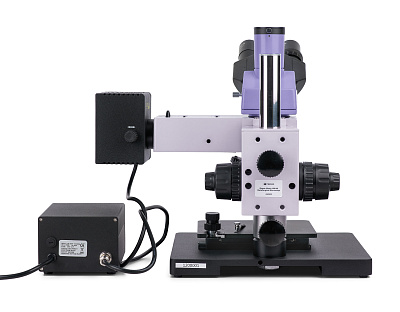

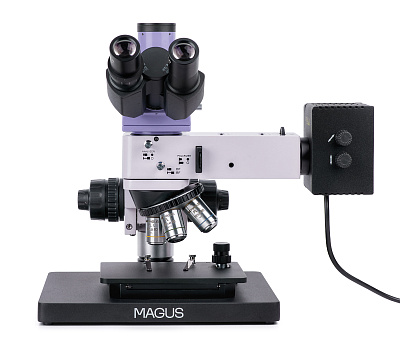

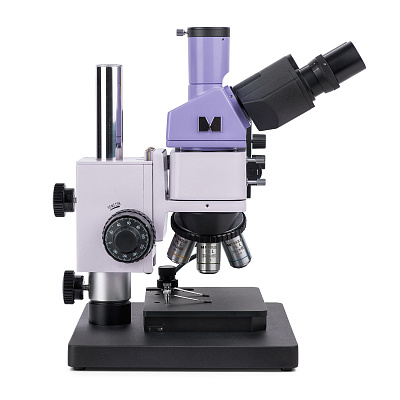

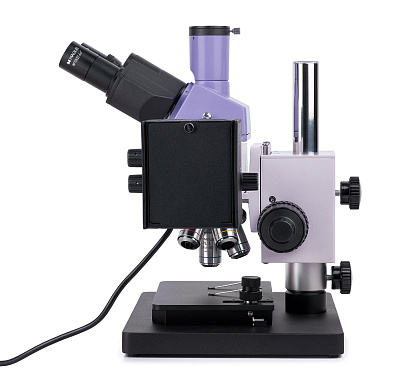

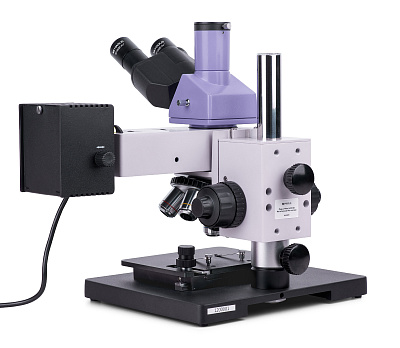

MAGUS Metal 630 BD – металлографический микроскоп в компактном исполнении, основная особенность которого – возможность работать с объектами любой геометрии и высоты. Он применяется для исследования в отраженном свете микроструктуры металлов, сплавов и полупроводников с использованием методов светлого поля, темного поля и поляризованного света. Микроскоп используется для выполнения рутинной и научно-исследовательской работы в лабораториях контроля качества, цехах промышленных предприятий, вузах.
MAGUS Metal 630 BD – металлографический микроскоп в компактном исполнении, основная особенность которого – возможность работать с объектами любой геометрии и высоты. Он применяется для исследования в отраженном свете микроструктуры металлов, сплавов и полупроводников с использованием методов светлого поля, темного поля и поляризованного света. Микроскоп используется для выполнения рутинной и научно-исследовательской работы в лабораториях контроля качества, цехах промышленных предприятий, вузах.
Оптическая схема
В микроскопе предусмотрено использование цифровой камеры (нет в комплекте) – она устанавливается в отдельный вертикальный тубус тринокулярной визуальной насадки. Свет можно направить полностью или на камеру, или на окуляры, переключив делитель светового потока. На левом окулярном тубусе находится кольцо диоптрийной коррекции, визуальная часть насадки имеет удобный для работы наклон 30°.

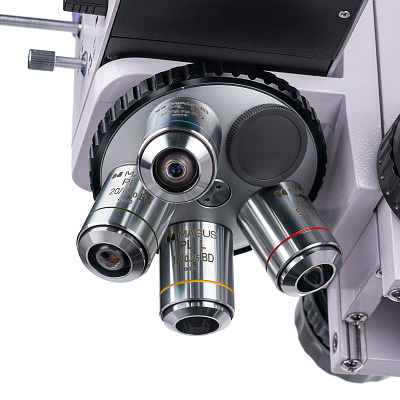

В комплектацию включены планахроматические объективы с увеличенным рабочим расстоянием, предназначенные для работы в светлом и темном поле. После их установки в револьвере остается одно свободное гнездо для дополнительного объектива.
Система освещения

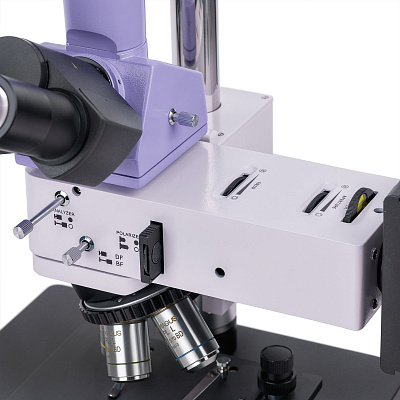

В осветителе отраженного света установлена 50-ваттная галогенная лампа, яркости которой хватает для результативной работы как в светлом, так и в темном поле. Освещение «теплого» спектра не утомляет глаза. Настройка освещения по методу Кёлера осуществляется регулировкой апертурной и полевой диафрагм. Дополнительным удобством является то, что диафрагмы и источник света можно отцентрировать. В осветительную систему отраженного света также входят встроенный анализатор и съемный поляризатор, устройство для работы по методу темного поля.
Механика

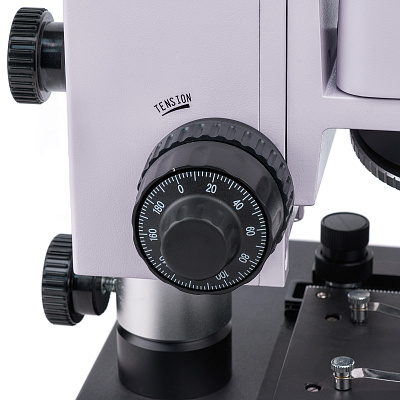

Вращение рукояток грубой и тонкой фокусировки осуществляется без усилий, ход механизмов плавный. Рукоятки расположены с двух сторон штатива коаксиально. Для грубой фокусировки есть регулировка жесткости. Небольшие образцы исследуются на предметном столике, но особая конструкция штатива позволяет работать даже с крупными объектами. Микроскоп компактный и без труда помещается в ограниченном пространстве, например в шкафах с полками высотой до 40 см.
Аксессуары
Микроскоп можно оснастить дополнительными аксессуарами: окулярами, объективами-планахроматами с маркировкой BD с увеличенным рабочим расстоянием, цифровыми камерами, калибровочными слайдами.
Основные особенности:
• Микроскоп отраженного света для работы в светлом и темном поле и в поляризованном свете
• Позволяет исследовать образцы любой геометрии и высоты, имеет компактные размеры для размещения в ограниченном пространстве
• Возможность установки цифровой камеры в отдельный канал визуализации, делитель светового потока с двумя положениями – 100/0 и 0/100
• Система освещения включает: центрируемые диафрагмы (полевую и апертурную), центрируемый источник света, устройство простой поляризации, устройство для работы в темном поле, набор светофильтров
• Галогенный источник света мощностью 50 Вт для работы как в светлом, так и в темном поле; настройка освещения по Кёлеру
• Установки дополнительных принадлежностей для расширения возможностей микроскопа

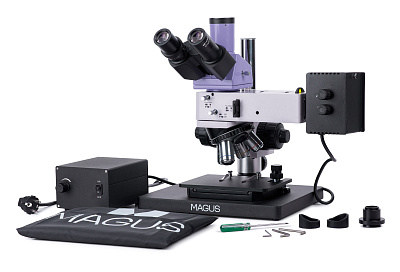

Комплектация:
• Штатив с механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
• Осветитель отраженного света – насадка с фонарем лампы
• Тринокулярная визуальная насадка
• Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 BD WD 9,7 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 BD WD 9,3 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 BD WD 7,2 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 BD WD 2,5 мм
• Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
• Адаптер C-mount 1х
• Ключ-шестигранник
• Блок питания
• Сетевой шнур питания
• Кабель осветителя отраженного света
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
• Окуляр 10х/22 мм со шкалой
• Окуляр 12,5x/14 мм (2 шт.)
• Окуляр 15х/15 мм (2 шт.)
• Окуляр 20х/12 мм (2 шт.)
• Окуляр 25х/9 мм (2 шт.)
• Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 BD WD 3,0 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 BD WD: 1,9 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 BD WD: 0,8 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) BD WD: 0,4 мм
• Цифровая камера
• Калибровочный слайд
Размер упаковки (ДхШхВ см.): 39,4x37,4x73
Технические характеристики:
Насадка: Зидентопф
Увеличение, крат: 50–500 базовая комплектация (*опция: 50–1000/1250/1500/2000/2500)
Окуляры: 10х/22 мм, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15х/15 мм, 20х/12 мм, 25х/9 мм)
Объективы: планахроматические, скорректированные на бесконечность: PL L5х/0,12 BD, PL L10х/0,25 BD, PL L20х/0,40 BD, PL L50х/0,70 BD; парфокальная высота 45 мм (*опция: PL L40х/0,60 BD, PL L60x/0,70 BD, PL L80x/0,80 BD, PL L100х/0,85 BD (сухой))
Рабочее расстояние, мм: 9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50х); 3,0 (40x); 1,9 (60х); 0,80 (80х); 0,40 (100х)

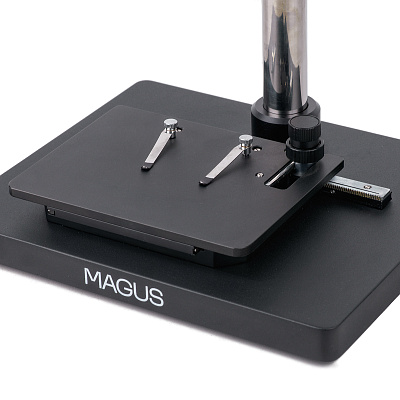

Предметный столик, мм: 185x140, двухкоординатный механический; размер основания микроскопа: 300x240 мм
Диапазон перемещения предметного столика, мм: 35/30
Диоптрийная коррекция окуляров, D: ±5 (на левом тубусе)
Диафрагма: встроенные апертурная и полевая
Фокусировка: коаксиальная, грубая (с механизмом регулировки жесткости) и тонкая (0,002 мм)
Регулировка яркости: 1
Светофильтры: матовый, желтый, зеленый, синий
Диаметр окулярной трубки, мм: 30
Тип лампы подсветки: 12 В/50 Вт
Диапазон увеличения: от 200х до 800х
Уровень пользователя: для профессионалов, для опытных
Револьверное устройство: на 5 объективов
Расположение подсветки: верхняя
Уровень сложности сборки и настройки: сложно
Тип насадки: тринокулярные
Подсветка: галогенная
Чехол/кейс/сумка в комплекте: чехол пылезащитный
Дополнительно: встроенный анализатор и съемный поляризатор, устройство для работы по методу темного поля
Метод исследования: поляризация, темное поле, светлое поле
Межзрачковое расстояние, мм: 48–75
Источник питания: сеть переменного тока, 220±22 В / 50 Гц
Диапазон рабочих температур, °С: +5… +35
Назначение: металлографические
Угол наклона окулярной насадки: 30°
Тип микроскопа: световые/оптические, металлографические
MAGUS Metal 630 BD – металлографический микроскоп в компактном исполнении, основная особенность которого – возможность работать с объектами любой геометрии и высоты. Он применяется для исследования в отраженном свете микроструктуры металлов, сплавов и полупроводников с использованием методов светлого поля, темного поля и поляризованного света. Микроскоп используется для выполнения рутинной и научно-исследовательской работы в лабораториях контроля качества, цехах промышленных предприятий, вузах.
MAGUS Metal 630 – металлографический микроскоп на штативе оригинальной конструкции. С его помощью можно исследовать микроструктуру непрозрачных образцов – металлов, сплавов, полупроводниковых материалов – любой высоты и геометрии. Освещение рабочей области осуществляется галогенной лампой (отраженный свет), наблюдения ведутся в светлом поле и в поляризованном свете. Микроскоп имеет небольшие размеры и без труда помещается в малогабаритную мебель, может использоваться в ограниченном пространстве. Прибор востребован на предприятиях промышленности, в лабораториях контроля качества, в высших учебных заведениях.
Универсальный микроскоп не ограничивает высоту и геометрию объектов исследования, работает в условиях ограничения пространства и предполагает модернизацию штатива под конкретные требования производственной линии.<br>Микроскоп предназначен для наблюдения микроструктуры металлов и сплавов, полупроводниковых материалов, контроля качества лакокрасочных покрытий и исследования других непрозрачных объектов.<br>Осветитель отраженного света предусматривает работу по методу светлого поля, темного поля и простой поляризации.<br>Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах.
Микроскоп обеспечивает свободное размещение на предметном столике печатных плат, интегральных схем, фотошаблонов, изделий прецизионного формования и других крупных образцов для инспектирования их поверхности.<br>Микроскоп предназначен для наблюдения микроструктуры металлов и сплавов, полупроводниковых материалов, контроля качества лакокрасочных покрытий и исследования других непрозрачных объектов.<br>Осветитель отраженного света предусматривает работу по методу светлого поля, темного поля и простой поляризации.<br>Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах.
