Герметичное заполнение и дозирование во всех производственных процессах.
Герметичное заполнение и дозирование во всех производственных процессах.
|
Процессы |
Ингредиенты |
Материалы |
|
|
Дозирование Заправка емкостей Фильтрация / сепарация Центрифугирование Сушка Отбор проб Перемешивание Влажная / сухая грануляция |
Смешивание/ перемешивание Размалывание Просеивание Сжатие Заполнение Покрытие |
АФС Реагенты Интермедиаты Наполнители Составленные смеси Сырьевые материалы |
Порошки Полутвердые вещества Гранулы Суспензии Таблетки / капсулы Жидкости |
|
|
|
|
|
|

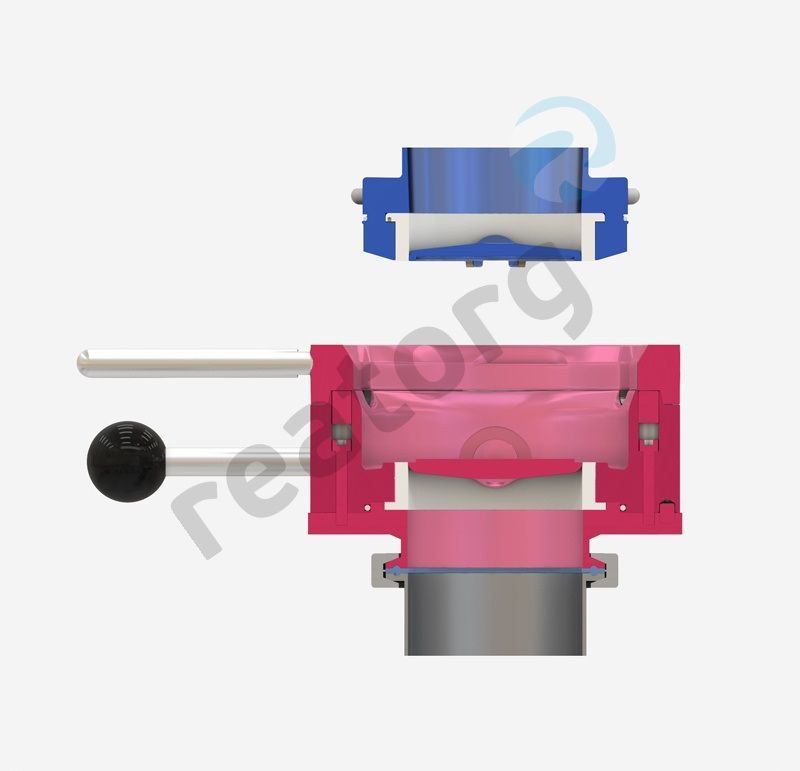

1 Активные и пассивные блоки состыкованы. Каждая половина клапана включает в себя одну половину дискового затвора. Каждый блок герметичен и не может быть открыт, если блоки не состыкованы. |

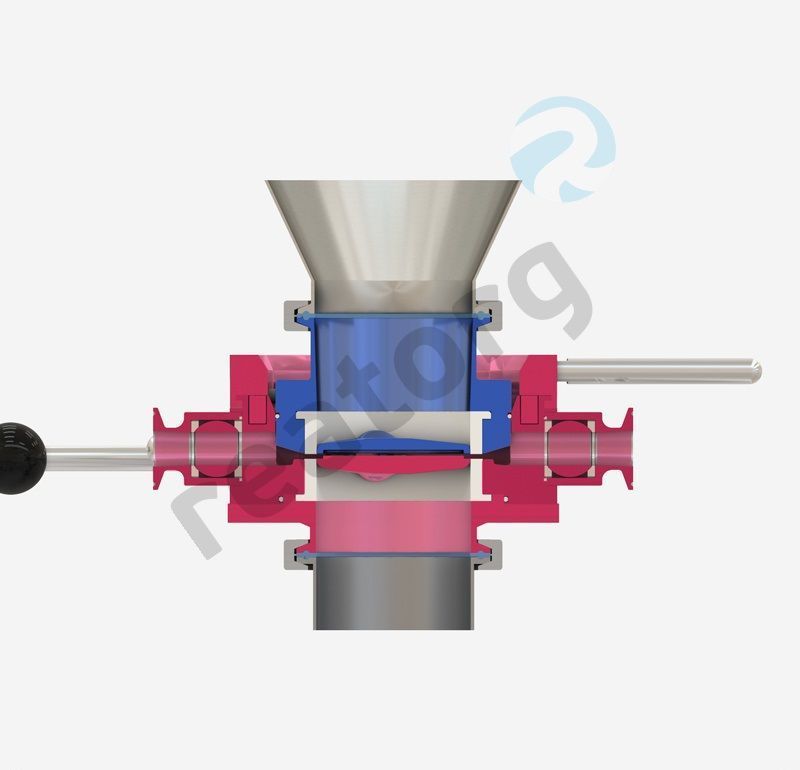

2 Две половины диска фиксируются и образуют единый герметичный блок. После этого области контакта, которые могли подвергаться внешнему воздействию, становятся герметичными и образуют единый дисковый затвор. |

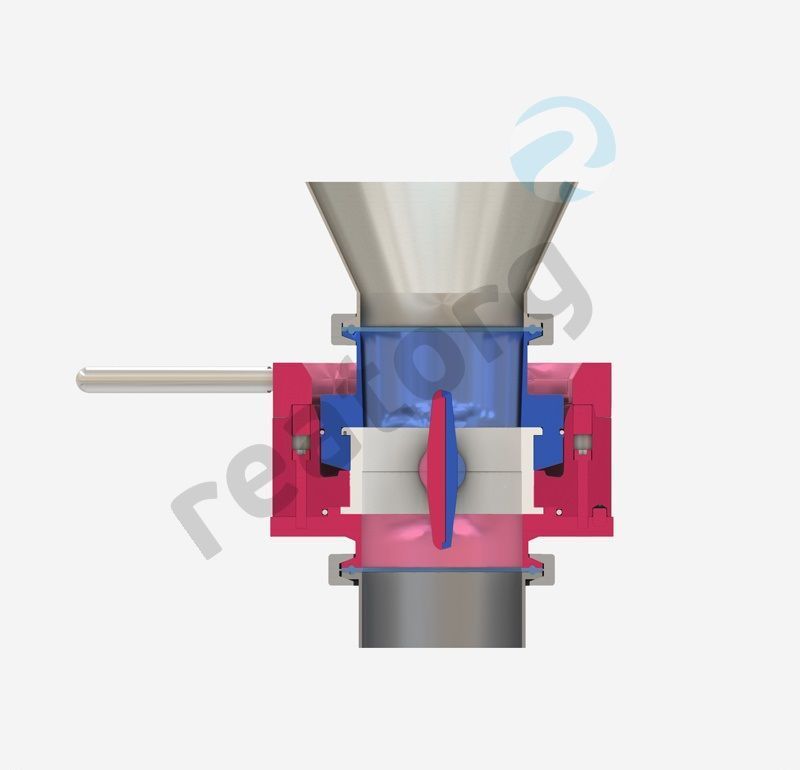

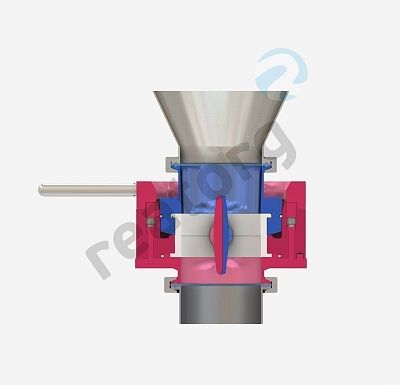

3 Активный блок — ведущая половина клапана. После срабатывания дисковый затвор откроется и вещество сможет перемещаться через клапан. Области контакта активного и пассивного блоков герметичны, поэтому вещество не сможет проникнуть в критическую зону. После переноса вещества клапан закрывается. |

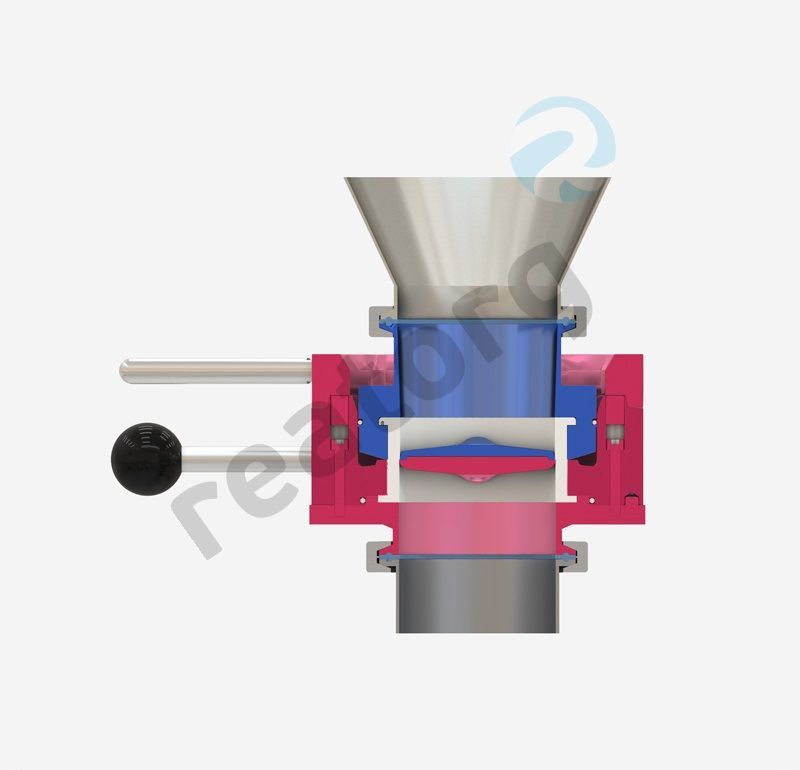

4 Затем фиксация и активного и пассивного блоков снимается, блоки отсоединяются и области контакта становятся закрытыми, как и ранее. Таким образом, при перемещении вещества частицы не попадают в воздух. |

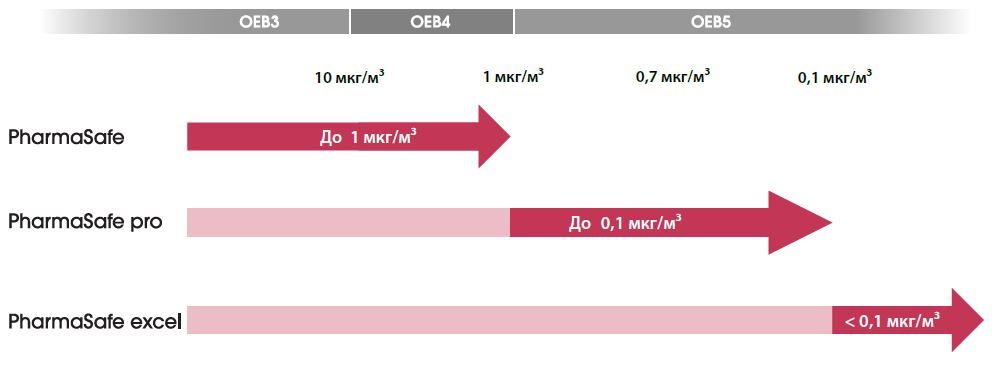

Эффективность сдерживания клапанов ChargePoint PharmaSafe® была независимo валидирована клиентами и третьими сторонами в соответствии с ISPE SMEPAC («Стандартизированное измерение загрязнения оборудования частицами, содержащимися в воздухе»).
|
Диаметр |
DN50 |
DN100 |
DN150 |
DN200 |
DN250 |
DN300 |
|||
|
ChargePoint PharmaSafe® |
До 1 мкг/м³ |
Перейти на страницу товара
|
PS300 |
|
|||||
|
ChargePoint PharmaSafe® pro |
До 0,1 мкг/м³ |
PS300 pro |
|||||||
|
ChargePoint PharmaSafe® excel |
< 0,1 мкг/м³ |
|
|
|
|||||
|
Номинальное давление* |
До 6 бар, опционально до 10 бар |
До 6 бар |
До 3,5 бар |
Нет |
|||||
|
Номинальное значение вакуума* |
Полный вакуум |
||||||||
|
Функционирование |
Ручной режим |
• |
• |
• |
• |
|
|
||
|
Полуавтоматический режим |
|
• |
• |
• |
|
|
|||
|
Автоматический режим |
|
• |
• |
• |
• |
• |
|||
|
Материал, контактирующий с продуктом |
Корпус |
316L |
• |
• |
• |
• |
• |
• |
|
|
Hastelloy 22 |
• |
• |
• |
• |
• |
• |
|||
|
Полиформальдегид (только пассивный блок) |
|
• |
• |
• |
|
|
|||
|
Уплотнения |
EPDM |
• |
• |
• |
• |
• |
• |
||
|
Фтор-каучук |
• |
• |
• |
• |
• |
• |
|||
|
Перфтор-каучук |
• |
• |
• |
• |
• |
• |
|||
|
Тип подключения |
Tri-Clamp (BS/ISO/DIN/JIS) |
• |
• |
• |
• |
• |
• |
||
|
Фланцы PN6/10/16 |
• |
• |
• |
• |
• |
• |
|||
|
Фланцы ANSI |
• |
• |
• |
• |
• |
• |
|||
|
Другой |
В соответствии с технологическим процессом / контейнером набора |
||||||||

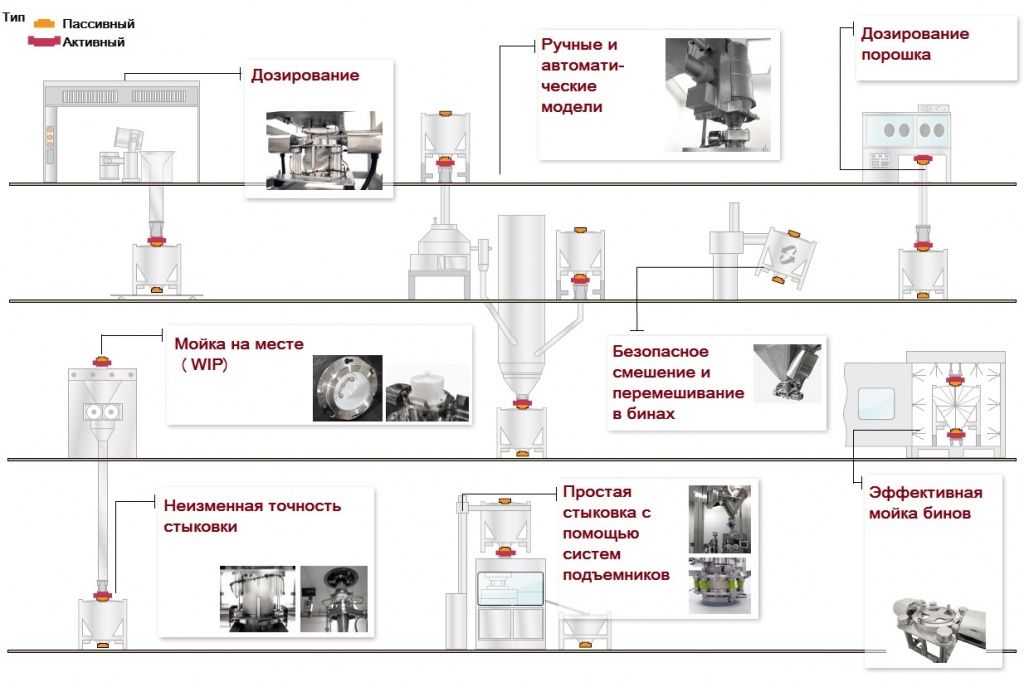

Общее соединение от участка дозирования до участка сжатия / заполнения
Герметичное заполнение и дозирование во всех производственных процессах.
|
Процессы |
Ингредиенты |
Материалы |
|
|
Дозирование Заправка емкостей Фильтрация / сепарация Центрифугирование Сушка Отбор проб Перемешивание Влажная / сухая грануляция |
Смешивание/ перемешивание Размалывание Просеивание Сжатие Заполнение Покрытие |
АФС Реагенты Интермедиаты Наполнители Составленные смеси Сырьевые материалы |
Порошки Полутвердые вещества Гранулы Суспензии Таблетки / капсулы Жидкости |
|
|
|
|
|
|
1 Активные и пассивные блоки состыкованы. Каждая половина клапана включает в себя одну половину дискового затвора. Каждый блок герметичен и не может быть открыт, если блоки не состыкованы. |
2 Две половины диска фиксируются и образуют единый герметичный блок. После этого области контакта, которые могли подвергаться внешнему воздействию, становятся герметичными и образуют единый дисковый затвор. |
3 Активный блок — ведущая половина клапана. После срабатывания дисковый затвор откроется и вещество сможет перемещаться через клапан. Области контакта активного и пассивного блоков герметичны, поэтому вещество не сможет проникнуть в критическую зону. После переноса вещества клапан закрывается. |
4 Затем фиксация и активного и пассивного блоков снимается, блоки отсоединяются и области контакта становятся закрытыми, как и ранее. Таким образом, при перемещении вещества частицы не попадают в воздух. |
Эффективность сдерживания клапанов ChargePoint PharmaSafe® была независимo валидирована клиентами и третьими сторонами в соответствии с ISPE SMEPAC («Стандартизированное измерение загрязнения оборудования частицами, содержащимися в воздухе»).
|
Диаметр |
DN50 |
DN100 |
DN150 |
DN200 |
DN250 |
DN300 |
|||
|
ChargePoint PharmaSafe® |
До 1 мкг/м³ |
Перейти на страницу товара
|
PS300 |
|
|||||
|
ChargePoint PharmaSafe® pro |
До 0,1 мкг/м³ |
PS300 pro |
|||||||
|
ChargePoint PharmaSafe® excel |
< 0,1 мкг/м³ |
|
|
|
|||||
|
Номинальное давление* |
До 6 бар, опционально до 10 бар |
До 6 бар |
До 3,5 бар |
Нет |
|||||
|
Номинальное значение вакуума* |
Полный вакуум |
||||||||
|
Функционирование |
Ручной режим |
• |
• |
• |
• |
|
|
||
|
Полуавтоматический режим |
|
• |
• |
• |
|
|
|||
|
Автоматический режим |
|
• |
• |
• |
• |
• |
|||
|
Материал, контактирующий с продуктом |
Корпус |
316L |
• |
• |
• |
• |
• |
• |
|
|
Hastelloy 22 |
• |
• |
• |
• |
• |
• |
|||
|
Полиформальдегид (только пассивный блок) |
|
• |
• |
• |
|
|
|||
|
Уплотнения |
EPDM |
• |
• |
• |
• |
• |
• |
||
|
Фтор-каучук |
• |
• |
• |
• |
• |
• |
|||
|
Перфтор-каучук |
• |
• |
• |
• |
• |
• |
|||
|
Тип подключения |
Tri-Clamp (BS/ISO/DIN/JIS) |
• |
• |
• |
• |
• |
• |
||
|
Фланцы PN6/10/16 |
• |
• |
• |
• |
• |
• |
|||
|
Фланцы ANSI |
• |
• |
• |
• |
• |
• |
|||
|
Другой |
В соответствии с технологическим процессом / контейнером набора |
||||||||
Общее соединение от участка дозирования до участка сжатия / заполнения
Клапан ChargePoint PharmaSafe pro PS250 - клапан для безопасного перемещения порошков.
Размер: DN250 (10'')
Производительность сдерживания контаминации: до 0.1 мкг/м3 (OEB5)
Клапан ChargePoint AseptiSafe AS200 - клапан для герметичного асептического перемещения.
Размер: DN200 (8'')
Производительность сдерживания контаминации: от <10 мкг / м3
Метод стерилизации: SIP (стерилизация паром на месте)
Клапан ChargePoint PharmaSafe PS150 - клапан для безопасного перемещения порошков.
Размер: DN150 (6'')
Производительность сдерживания контаминации: до 1 мкг/м3 (OEB4)
