Универсальная установка синтеза REATORG TECHNOLOGIES на базе стеклянных реакторов

Заказчик: ЗАО «БИОКАД»
Задача: проектирование, изготовление, монтаж, пуско-наладка и ввод в эксплуатацию 2х установок синтеза на базе стеклянных реакторов

Для решения поставленной задачи компанией REATORG были разработаны две установки синтеза REATORG TECHNOLOGIESTM на базе стеклянных реакторов на 30, 50 и 100 л каждая для работы с высокоактивными веществами (до OEB4) во взрывозащищенном исполнении.

Сложность задачи состояла в том, что требовалось разместить реакторную установку в чистом помещении с высотой потолков 2300 мм и ее размеры не превышали бы 3000×900 мм. Также все реакторы должны были быть связаны друг с другом стеклянными трубами или гибкими шлангами с покрытием фторопластом, которые рассчитаны на работу под вакуумом и с неполярными жидкостями. Так как планировалось работать с высокоактивными веществами, было необходимо предусмотреть безопасный способ загрузки сыпучих компонентов в реакторы, который бы обеспечил защиту на уровне OEB4 (10 мкг/м3 воздушной среды рабочей зоны). Для дозирования жидких компонентов было необходимо предусмотреть съемную мерную ёмкость, что в условиях небольшой высоты помещения стало непростой задачей.

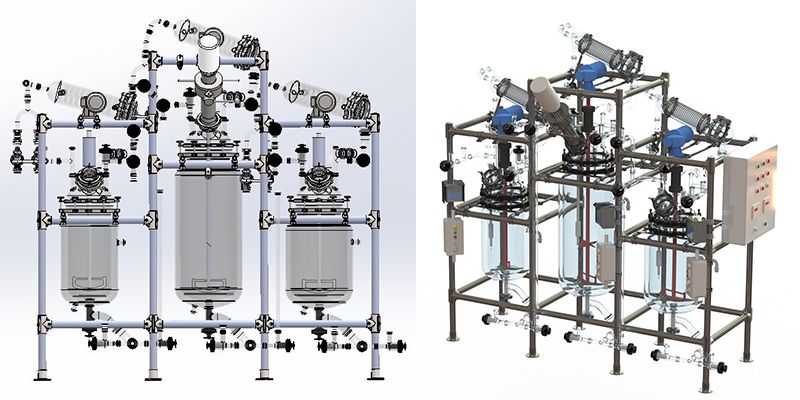

Специалистами REATORG была разработана технологическая схема, найдены технические решения, подготовлены 3D-модели установок и конструкторские чертежи. Также были произведены стальные компоненты, сборка систем, ПНР и ввод установок в эксплуатацию.

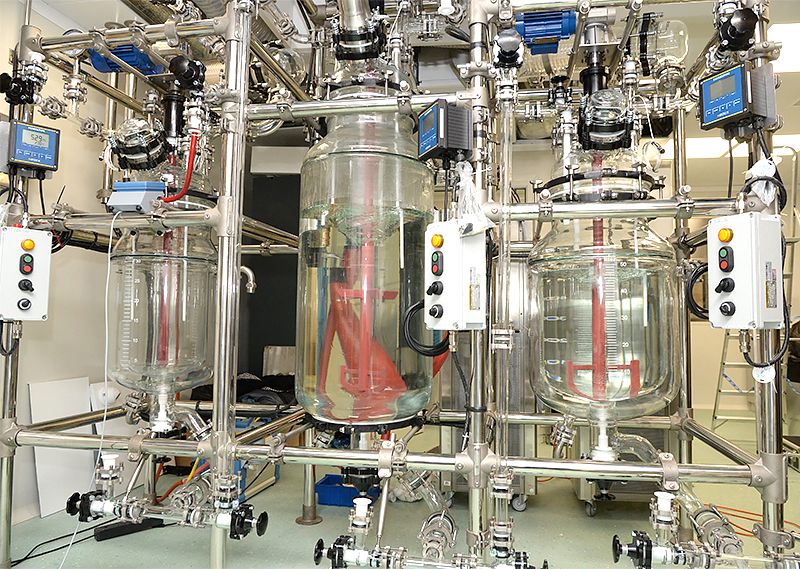

Каждая из установок представляет собой 3 стеклянных реактора, смонтированных на единой сборной раме из нержавеющей стали. Каждый реактор оборудован обратным холодильником, мешалкой, манометром, датчиком PT100, CIP-штангой с моющей головкой, регулируемыми по высоте трубкой сбора надосадочного слоя и pH-датчиком в корпусе из фторопласта. 100 литровый реактор оборудован переходником и сплит-клапаном ChargePoint® для безопасной загрузки сыпучих продуктов.
Для реакторов на 30 и 50 л удалось соблюсти установленную высоту, однако для реактора на 100 л понадобилось сделать короб в потолке с высотой 2550 мм, который позволил разместить холодильник и мерную ёмкость, сохранив возможность подачи жидкости из нее гравитационным методом.

Установки имеют все необходимые сертификаты ТР ТС, а также сертификаты на материалы, находящиеся в контакте с продуктом, что позволяет провести валидацию реакторных систем.
Доля компонентов, произведенных в России, составила 45%

Стеклянные элементы реакторной системы были произведены компанией Simax (Чехия) специально для REATORG TECHNOLOGIESTM.
