ПРОЕКТИРОВАНИЕ УЧАСТКА СИНТЕЗА И ОЧИСТКИ ХИМИЧЕСКИХ СУБСТАНЦИЙ

Задача: разработать рабочую документацию на участок синтеза и очистки химической субстанции с участком регенерации использованных растворителей.

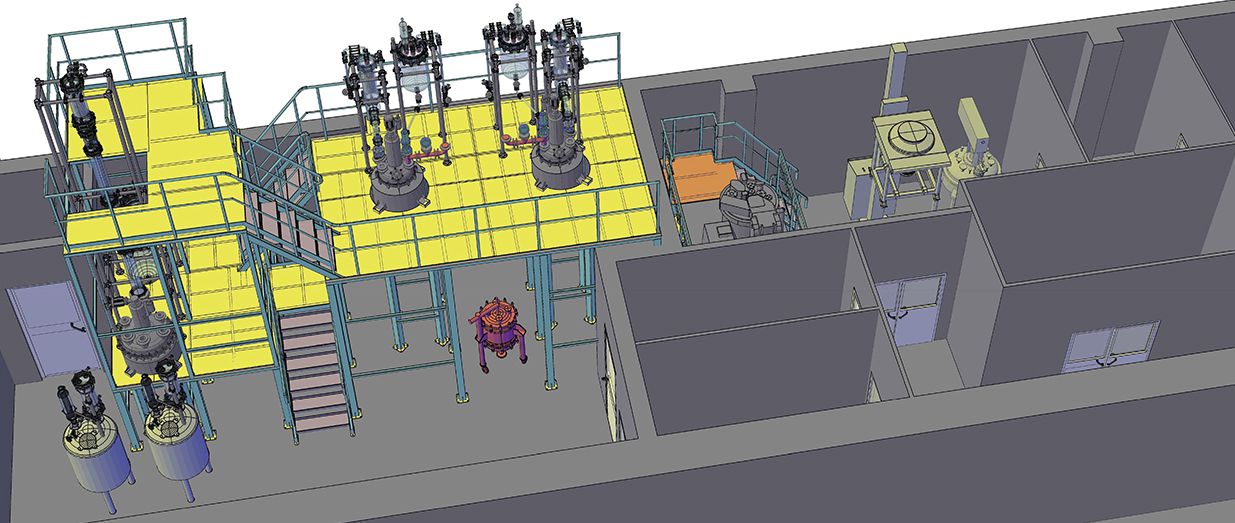

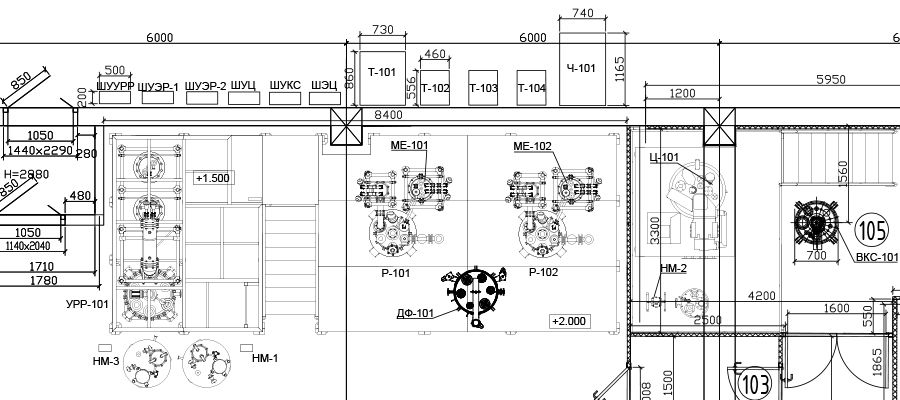

Для решения поставленной заказчиком задачи компанией REATORG был спроектирован участок, позволяющий проводить синтез, перекристаллизацию, фильтрацию, сушку, рассеивание и рассыпку различных химических субстанций.

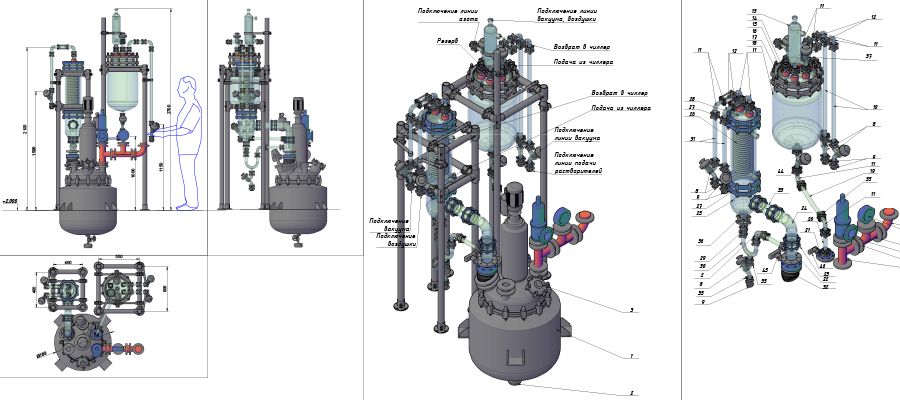

В составе участка разработаны универсальные реакторные системы на основе эмалированных реакторов со стеклянной обвязкой, эмалированных фильтров и фильтров с покрытием из фторопласта. Системы имеют высокий уровень автоматизации, обеспечивают безопасное ведение процессов во взрывоопасном помещении, компактны и эргономичны.

Также был разработан участок регенерации растворителей с помощью ректификационной колонны, работающей в автоматическом режиме.

В проекте применены кастомные технические решения:
- нержавеющий мешочный фильтр с рубашкой обогрева с внутренним покрытием PFA и тканью из фторопласта, значительно сокращающий расходы на участок фильтрации - замена эмалированному друк-фильтру;
- автоматическая система ректификации во взрывозащищенном исполнении для регенерации растворителей;
- система дозирования жидкостей мембранным пневматическим насосом, позволяющая задавать общий объем и скорость дозирования, во взрывозащищенном исполнении;
- термостаты, использующие пар в качестве источника тепла и захоложенную воду в качестве источника холода.
