Слайд калибровочный MAGUS CS1 (0,01)
82240
Print out

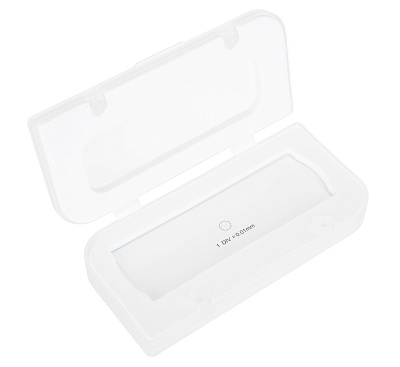

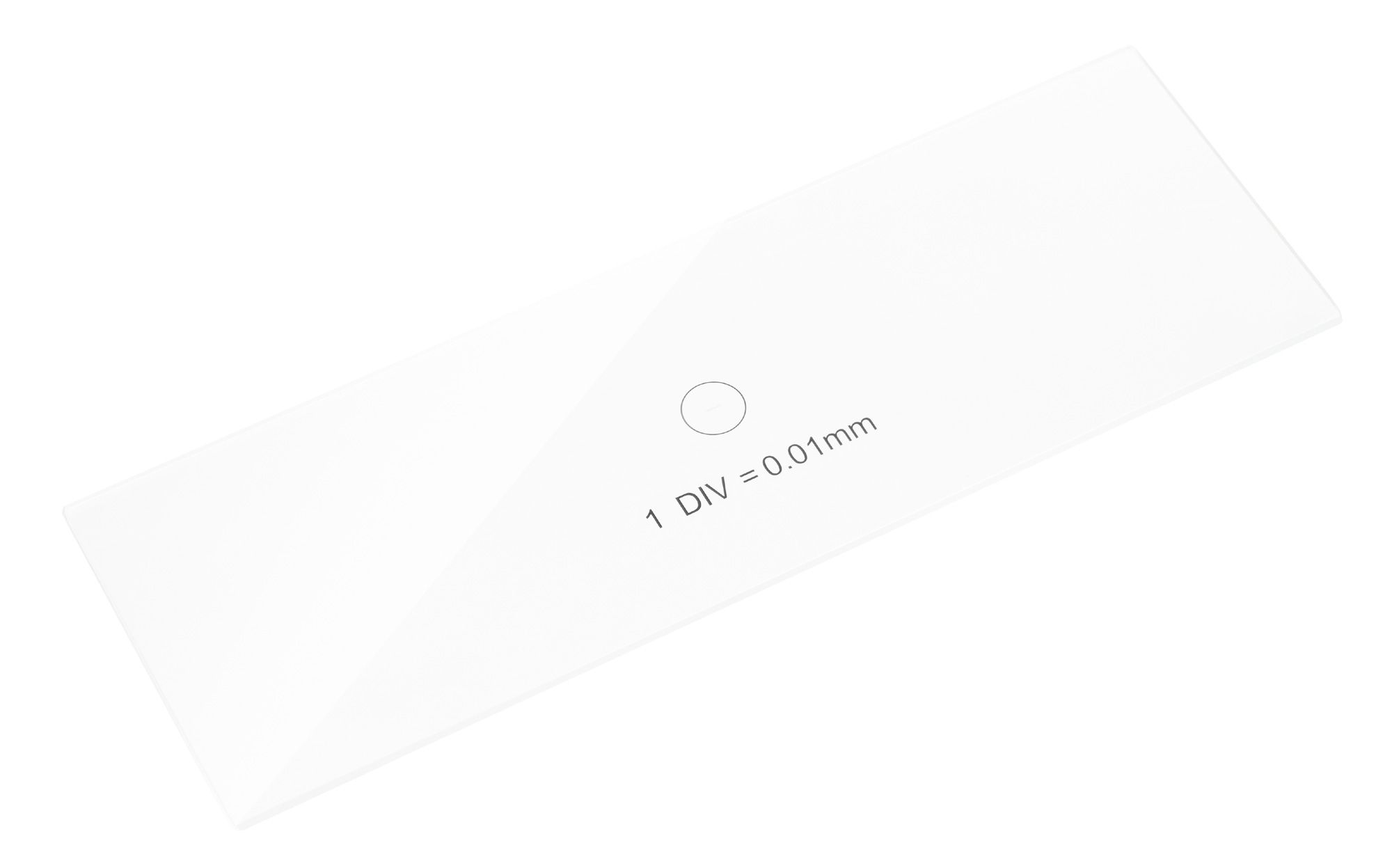

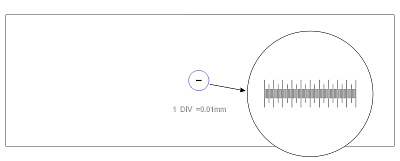

Калибровочный слайд MAGUS CS1 (0,01) – это прозрачное стекло стандартного размера с нанесенной на него горизонтальной микрометрической шкалой. Шкала имеет 100 делений, цена деления составляет 0,01 мм.
Калибровочный слайд, или объект-микрометр, используют для определения цены деления окулярной шкалы и для калибровки программы анализа изображений.
Price:
on request
Availability: Under the order
Калибровочный слайд MAGUS CS1 (0,01) – это прозрачное стекло стандартного размера с нанесенной на него горизонтальной микрометрической шкалой. Шкала имеет 100 делений, цена деления составляет 0,01 мм.
Калибровочный слайд, или объект-микрометр, используют для определения цены деления окулярной шкалы и для калибровки программы анализа изображений.
Калибровка программы анализа изображений
Слайд нужен для повышения точности измерений при использовании программы анализа изображений. С его помощью определяется поправочный коэффициент, который программа будет использовать для выбранного объектива. Калибровку выполняют для каждого используемого объектива.
Порядок калибровки:
1. Зафиксируйте слайд на предметном столике микроскопа.
2. Поворотом револьверного устройства выберите рабочий объектив.
3. Установите камеру в режим съемки на максимальном разрешении, сделайте снимок шкалы.
4. В программе анализа изображений выберите режим калибровки, мышкой укажите максимально видимое расстояние, введите полученное значение в реальных единицах.
5. Введите название калибровки и перепроверьте значения.
6. Если все сделано верно, программа запомнит поправочный коэффициент и в дальнейшем будет самостоятельно переводить значения в нужные единицы измерения.
Калибровка окулярной шкалы
Окуляр со шкалой нужен для измерения объектов. Для повышения точности измерений шкалу необходимо откалибровать, используя калибровочный слайд.
Порядок калибровки:
1. Чтобы выполнить калибровку, положите слайд на предметный столик, а окуляр со шкалой поместите в окулярный тубус.
2. Проведите фокусировку микроскопа на шкалу слайда, чтобы она стала четко различимой.
3. Поворачивайте окуляр в тубусе до тех пор, пока шкалы окуляра и слайда не встанут параллельно друг другу.
4. При работе на объективе малой кратности высчитайте, сколько делений шкалы окуляра помещается в шкалу слайда.
5. При работе на объективе средней или большой кратности сделайте наоборот – посчитайте количество делений шкалы слайда, поместившихся в шкалу окуляра.
6. Далее определите цену деления шкалы окуляра по формуле, приведенной ниже. Расчет выполняют для каждого объектива. Результаты записывают.
7. Измерьте объект по шкале окуляра (высчитайте количество делений). Умножьте результат на цену деления, высчитанную по формуле для выбранного объектива. Полученное значение и будет истинной линейной величиной объекта.
Формула расчета цены деления шкалы окуляра:
Е=ТL/A, где
E – цена деления шкалы окуляра;
Т – цена деления шкалы объект-микрометра, указанная на объект-микрометре;
L – число делений объект-микрометра;
А – число делений шкалы окуляра.

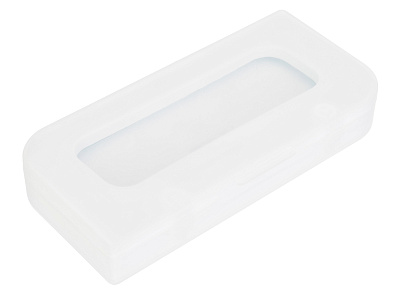

Размер упаковки (ДхШхВ см.): 9,5x4,5x1
-
